Магнитно-индуктивный расходомер SIKA VMI induQ®

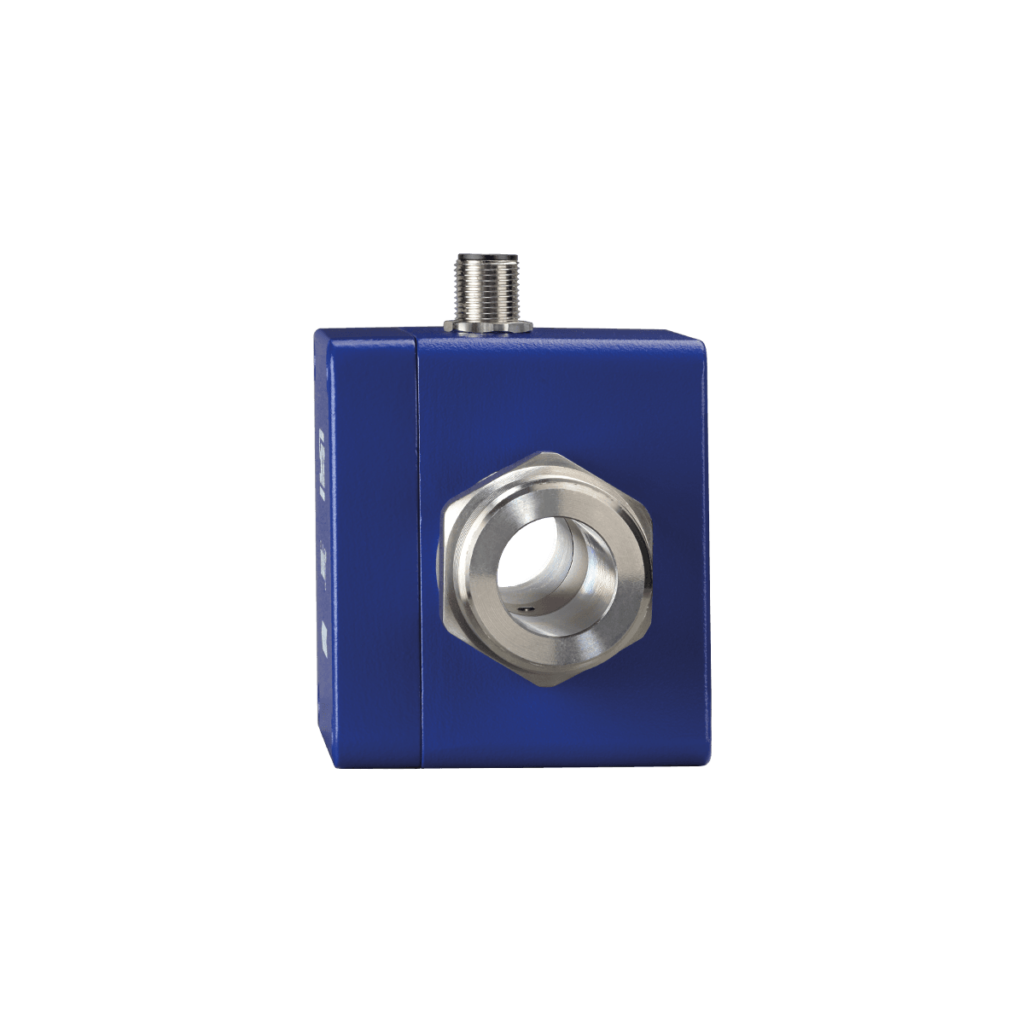

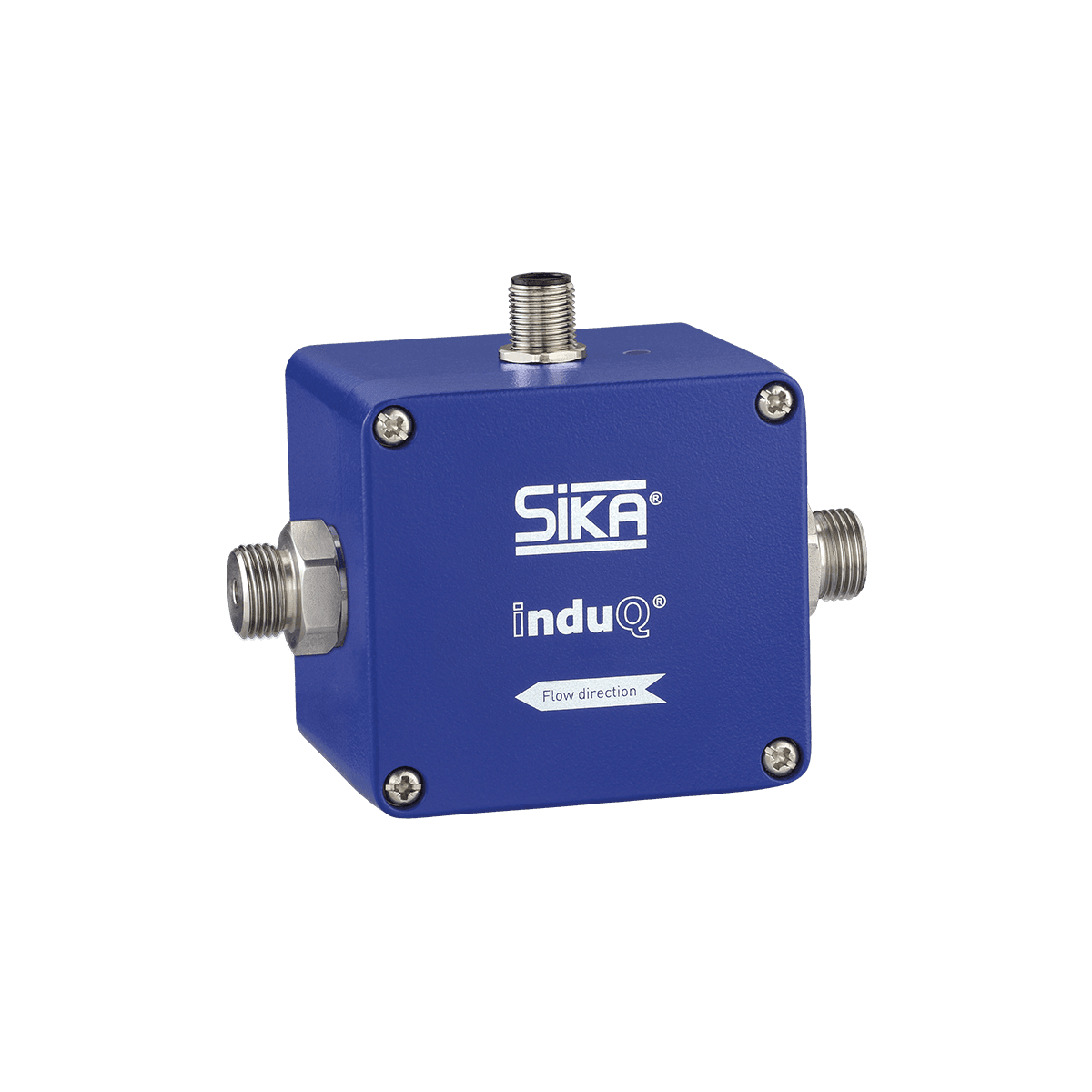

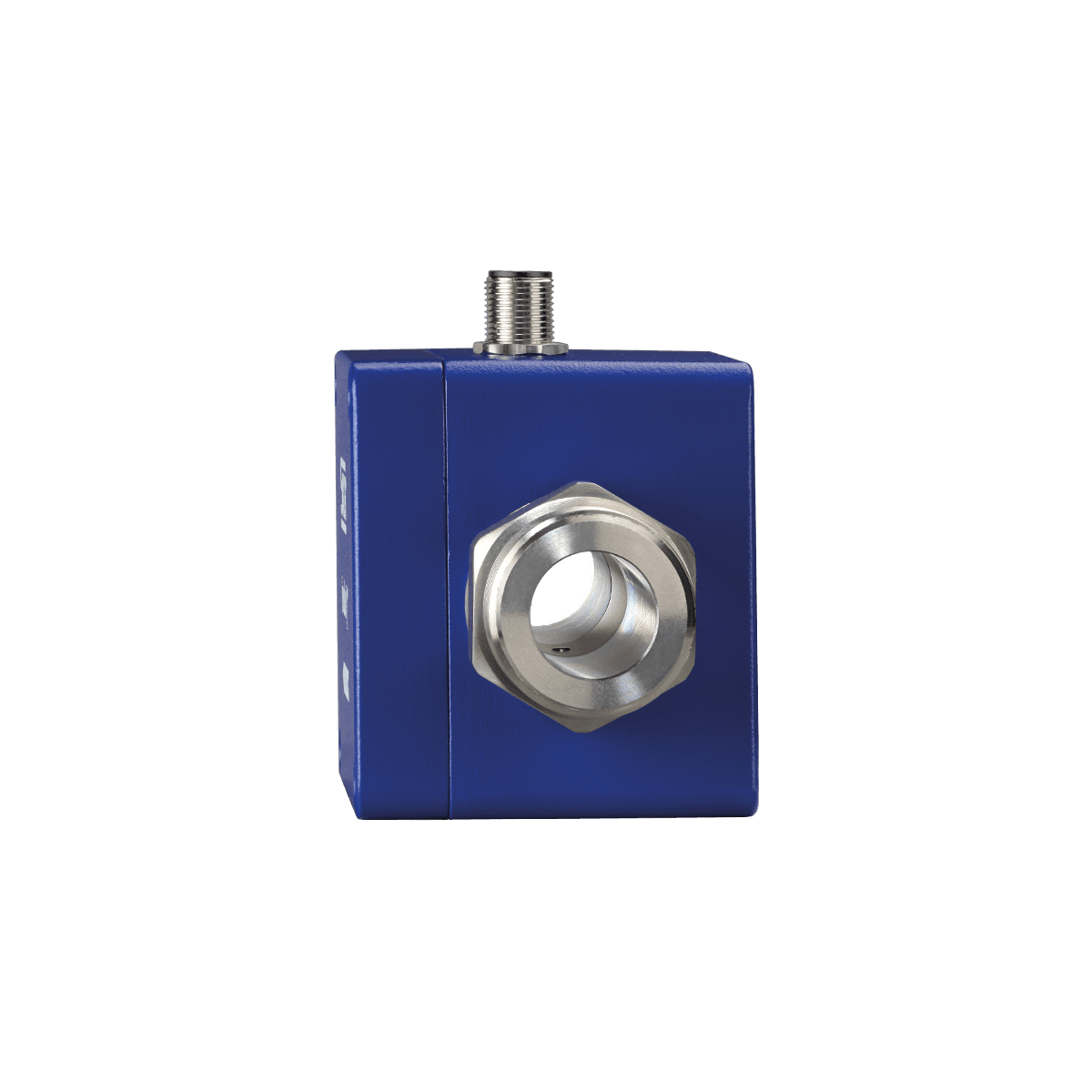

SIKA VMI induQ®
- Магнитно-индуктивное измерение расхода без движущихся частей
- Прочный металлический корпус для эксплуатации при высоких температурах и давлениях
- Предназначен для воды и других электропроводящих жидкостей с проводимостью не менее 50 мкСм/см
- Диапазоны расхода от 0,0083 до 250 л/мин
- Четыре типоразмера с номинальными диаметрами DN 2–20
- Резьбовые присоединения по ISO 228
- Частотный выход или комбинация частотного и аналогового выходов
- Температура рабочей среды от −20 до 90 °C
- Номинальное давление PN 16
- Поставка с заводским калибровочным сертификатом SIKA
Форма запроса
Принцип работы
Магнитно-индуктивный расходомер SIKA VMI induQ® предназначен для измерения расхода воды и других электропроводящих жидкостей.
Вокруг измерительной трубы создается магнитное поле. При прохождении электропроводящей жидкости через магнитное поле возникает электрическое напряжение, пропорциональное средней скорости потока. Напряжение регистрируется двумя электродами и преобразуется в выходной сигнал.
Расходомер не содержит движущихся частей, благодаря чему не требует технического обслуживания и отличается высокой надежностью.
Области применения
- Машиностроение и промышленное оборудование
- Системы охлаждения машин и технологических установок
- Инженерное оборудование зданий
- Измерение расхода воды и других электропроводящих жидкостей
- Применение при повышенных температурах и давлениях
Технические характеристики
| Модель | VMI02 | VMI07 | VMI10 | VMI20 |
|---|---|---|---|---|
| Характеристики | ||||
| Номинальный диаметр | DN 2 | DN 7 | DN 10 | DN 20 |
| Технологическое соединение | G¼-ISO 228 наружная резьба | G½-ISO 228 наружная резьба | G½-ISO 228 наружная резьба или G¾-ISO 228 наружная резьба | G 1-ISO 228 наружная резьба |
| Внутренний диаметр | 2 мм | 4 × 10 мм | 10 мм | 20 мм |
| Диапазон измерения | 0,0083…1 или 0,05…2 л/мин | 0,1…30 л/мин | 0,2…60 л/мин | 5…250 л/мин |
| Погрешность измерения* | ±2% от ВПИ | ±0,7% от измеренного значения ±0,3% от ВПИ | ±1,5% от измеренного значения ±0,3% от ВПИ | |
| Повторяемость* | 1% | |||
| Время отклика | <500 мс | |||
| Начало выхода сигнала, от | 0,4 л/мин | 0,9 л/мин | 4 л/мин | |
| Рабочая среда / мин. проводимость рабочей среды | Вода и другие проводящие жидкости / 50 мкСм/см | |||
| Температура рабочей среды | −20…90 °C | |||
| При температуре окружающей среды | Мин. −10 °C, макс. см. график «Пределы температурного диапазона» | |||
| Номинальное давление | PN 16 | |||
| Индикация расхода | Зеленый СИД, мигает пропорционально расходу | |||
| Степень защиты по EN 60529 | IP65 и IP67 (с присоединенным кабельным гнездом) | |||
| Электрические характеристики | ||||
| Электрическое соединение | Штекер M12 × 1 | |||
| Напряжение питания | 12…24 VDC (±10%) | 24 VDC (±10%) | ||
| Потребление тока | ≤150 мА | |||
* Условия испытания: вода 23 °C при 150 ±100 мкСм/см; стандартная частота импульсов.

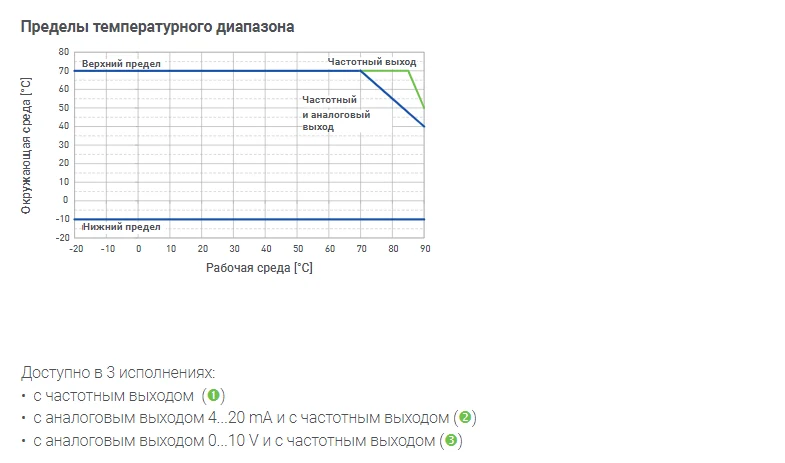

Пределы температурного диапазона
Варианты выходного сигнала
| Выходные сигналы | Смотреть таблицы выходных сигналов SIKA VMI induQ® |

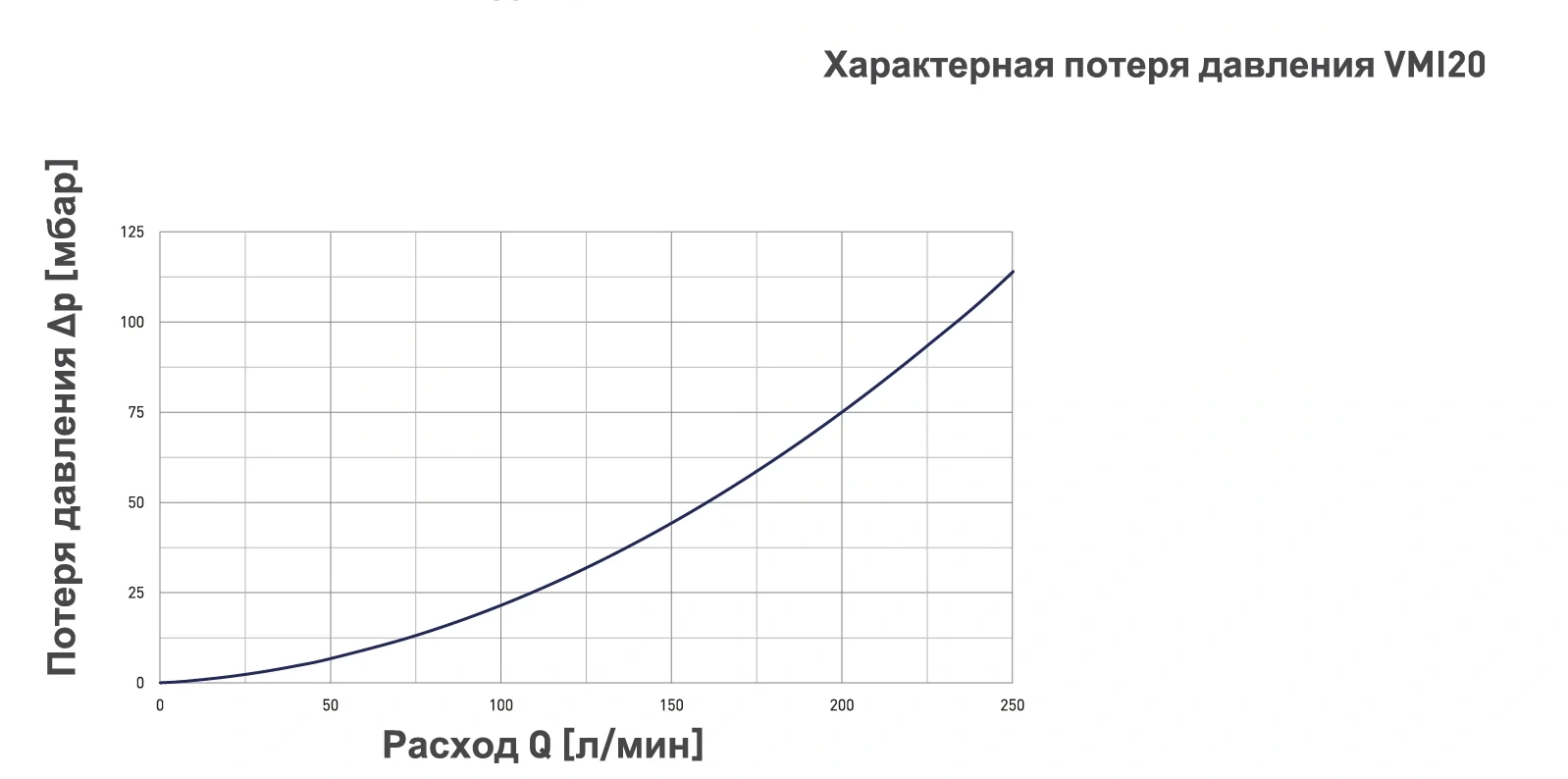

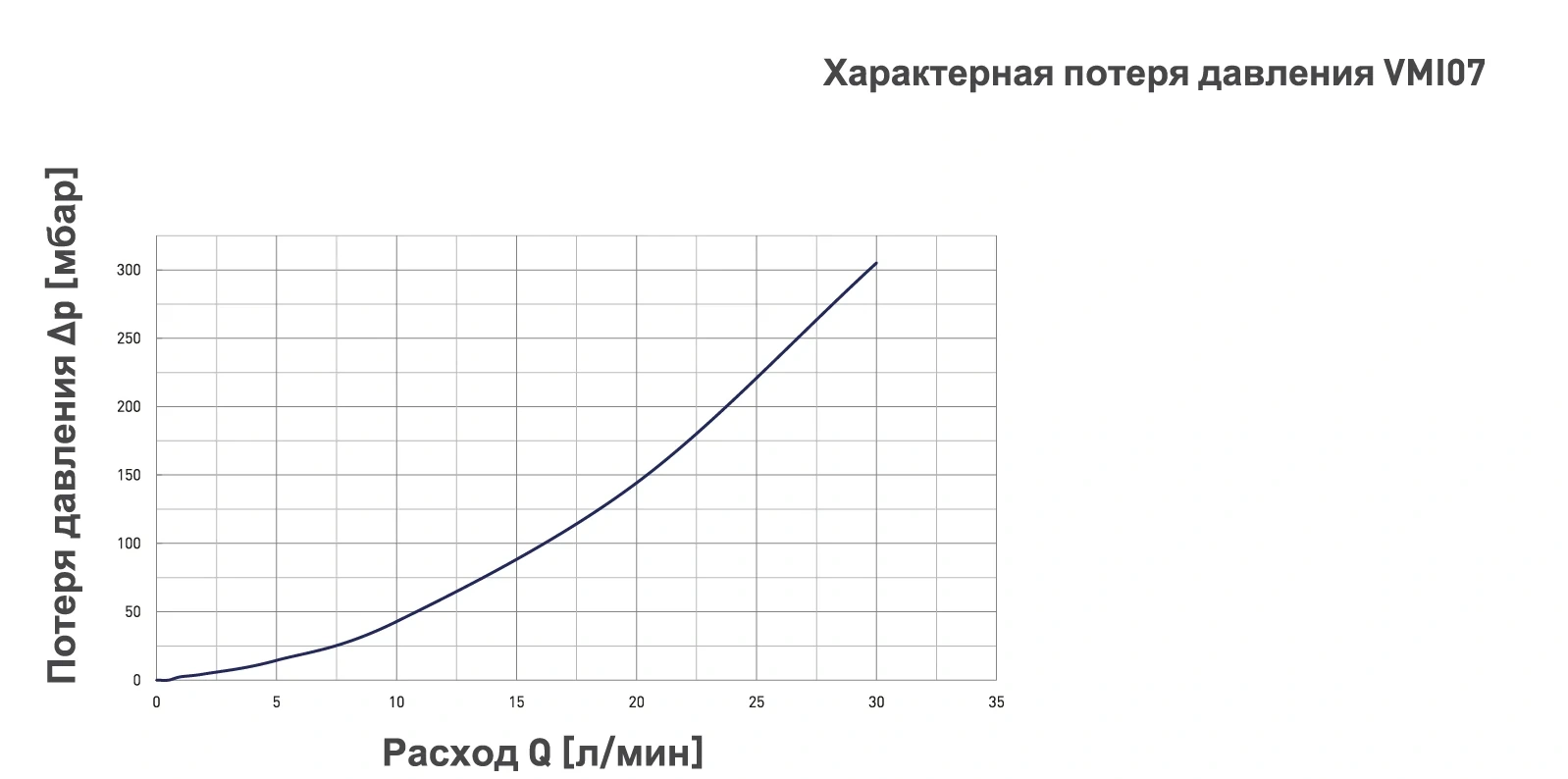

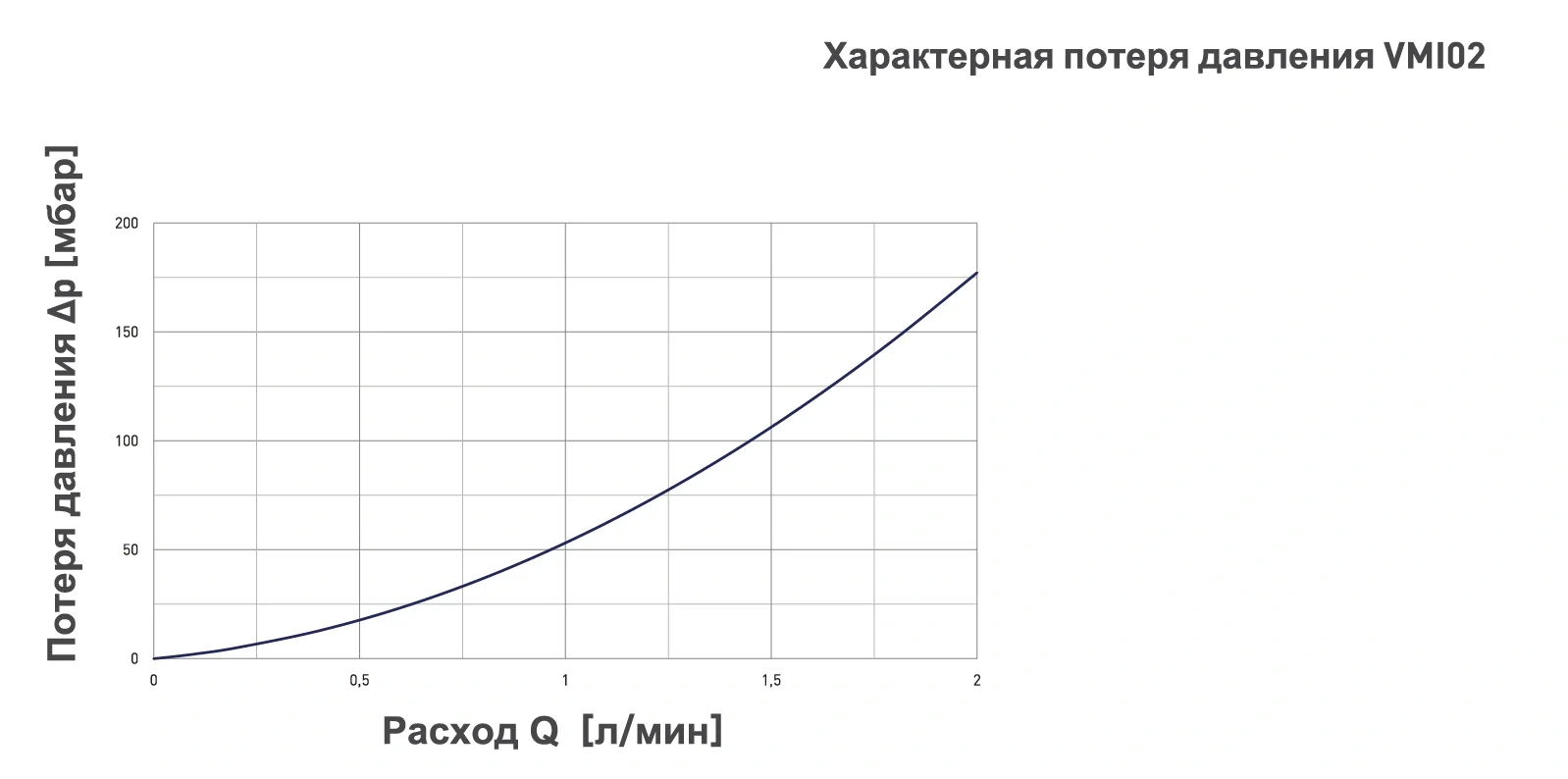

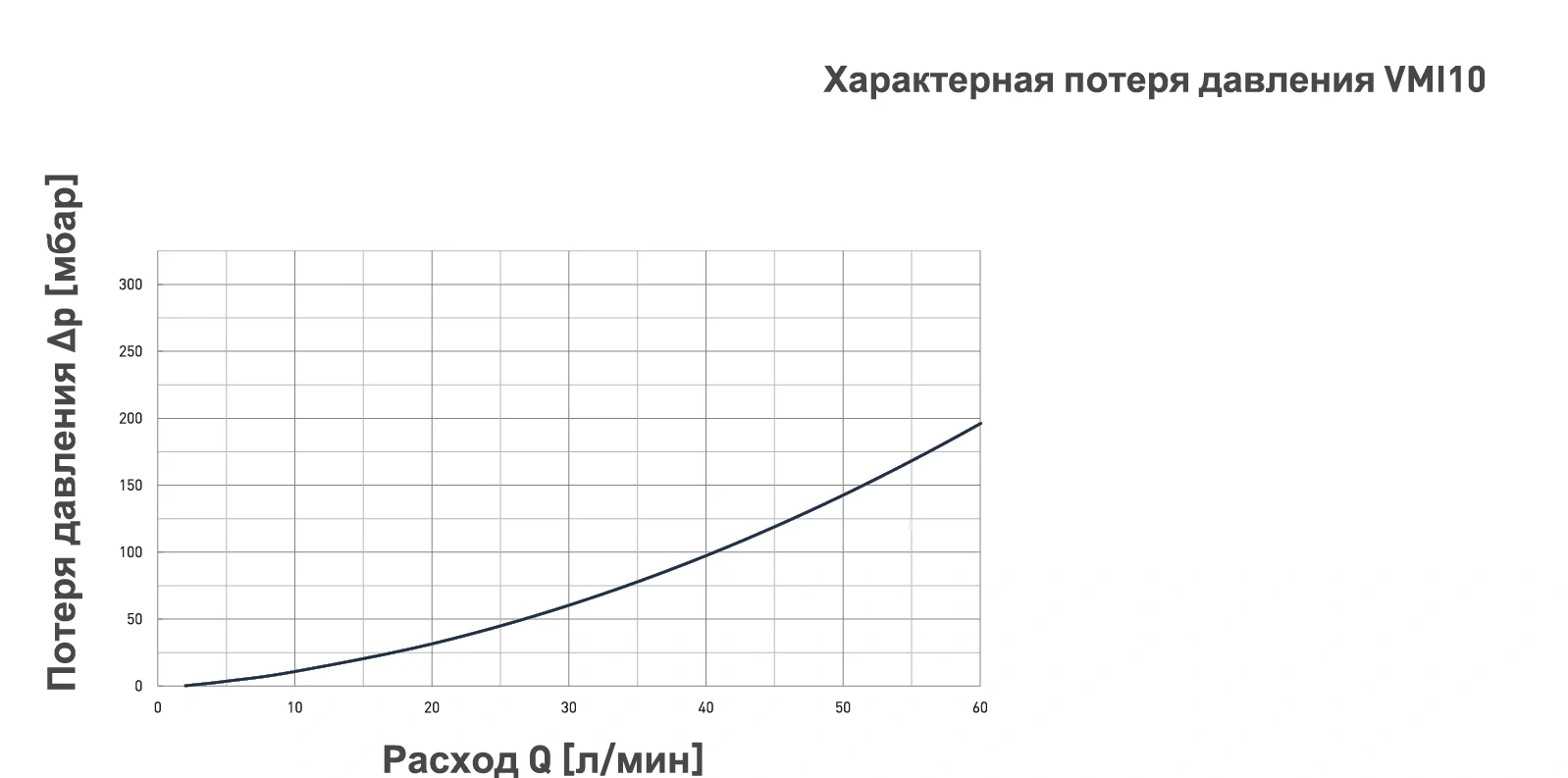

Потери давления

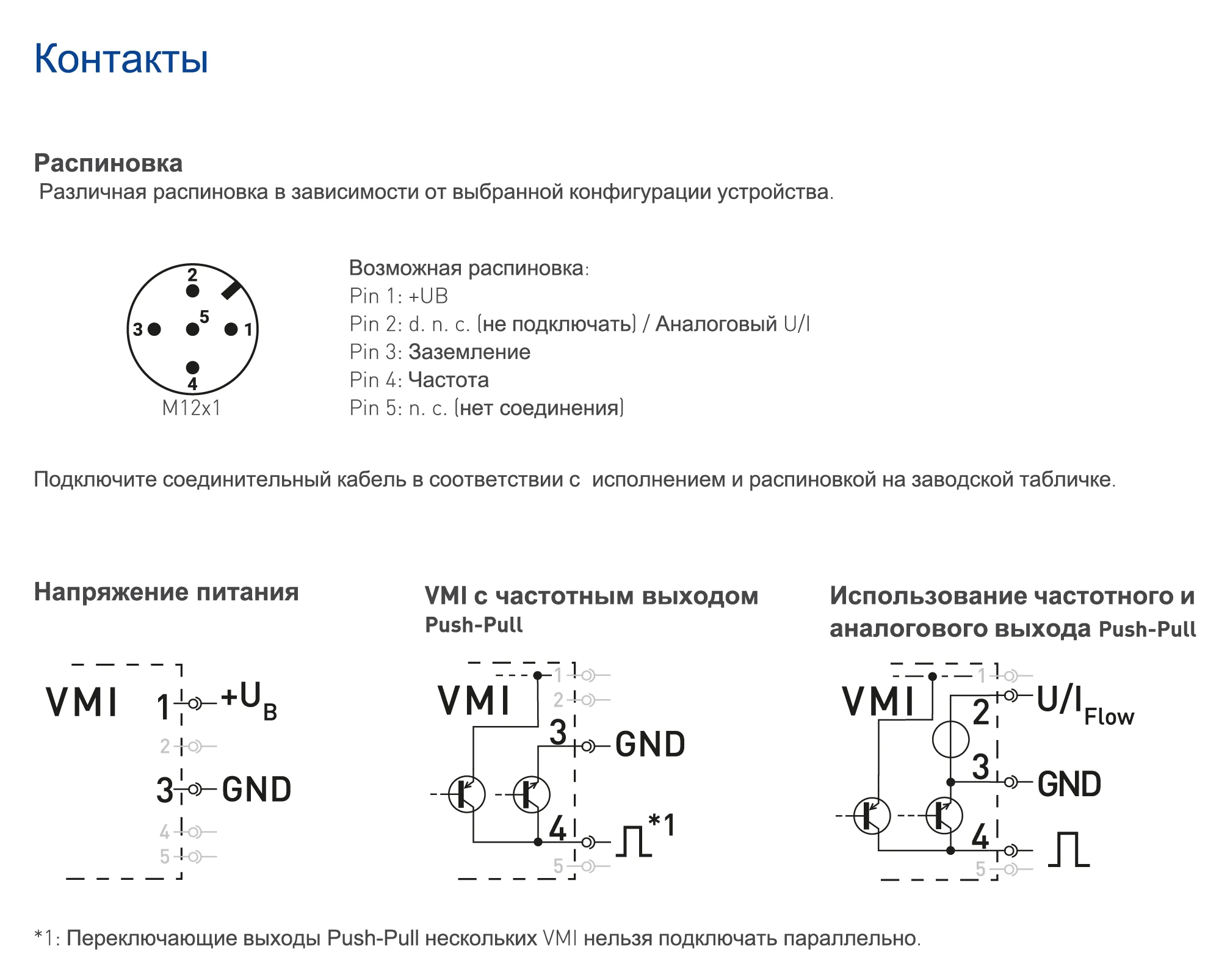

Распиновка и схемы подключения

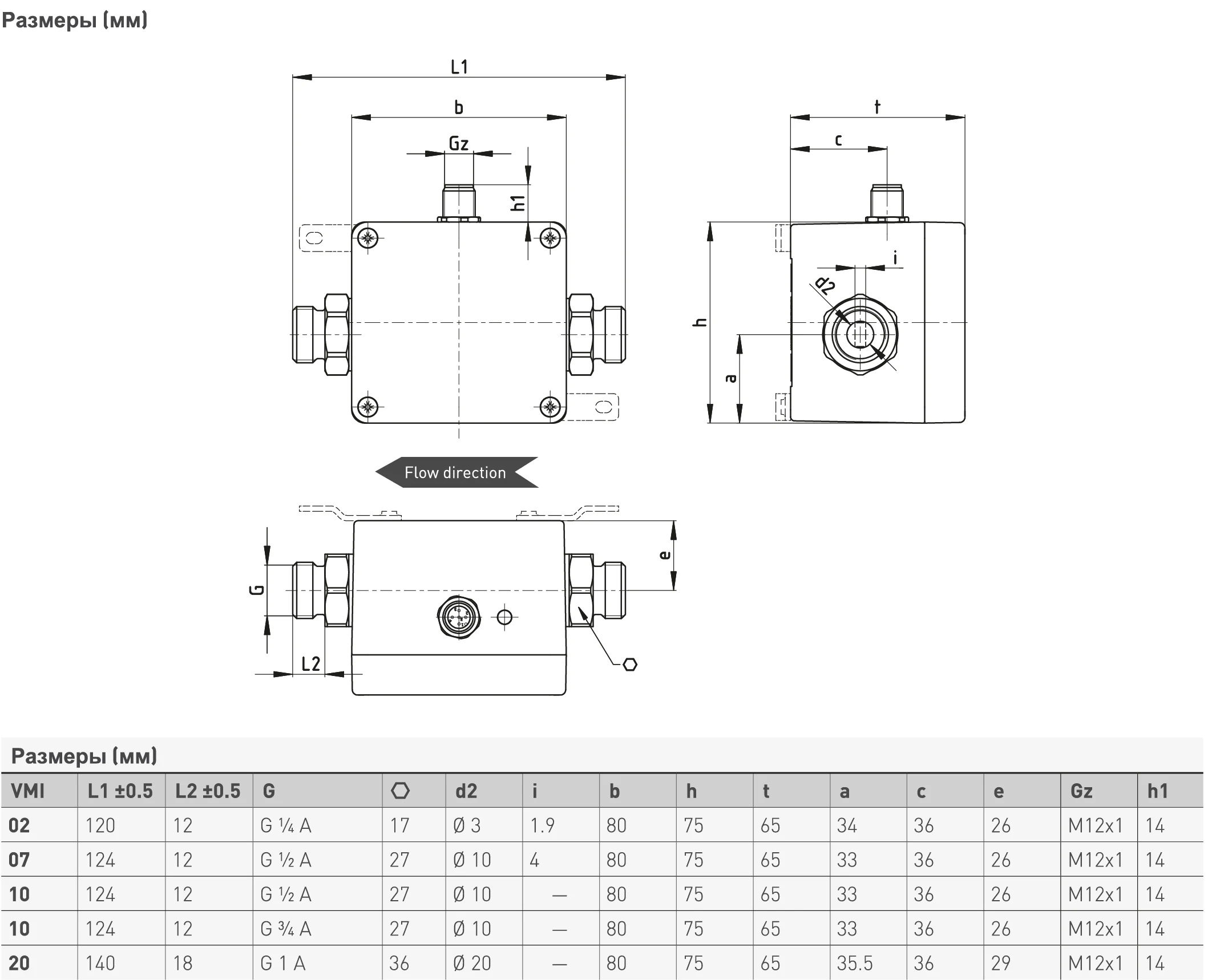

Габаритные размеры
Материалы
| Элемент | Материал |
|---|---|
| Не контактируют с рабочей средой | |
| Корпус | Литой под давлением алюминий |
| Контактируют с рабочей средой | |
| Электроды | Нержавеющая сталь 1.4571 |
| Технологические присоединения | Нержавеющая сталь 1.4571 |
| Измерительная труба | PEEK-GF30 |
| Уплотнительные кольца | EPDM; опционально — FKM |
Код заказа
| Выбор исполнения и принадлежностей | Смотреть таблицы кодов заказа и принадлежностей SIKA VMI induQ® |
