Ограничитель расхода SIKA VB
SIKA VB
- Поддержание постоянного заданного расхода воды и водоподобных сред
- Стабилизация расхода при изменении давления до и после ограничителя
- Компактная конструкция
- Простой монтаж
- Надежность благодаря отсутствию изнашиваемых частей
- Не требует дополнительного питания

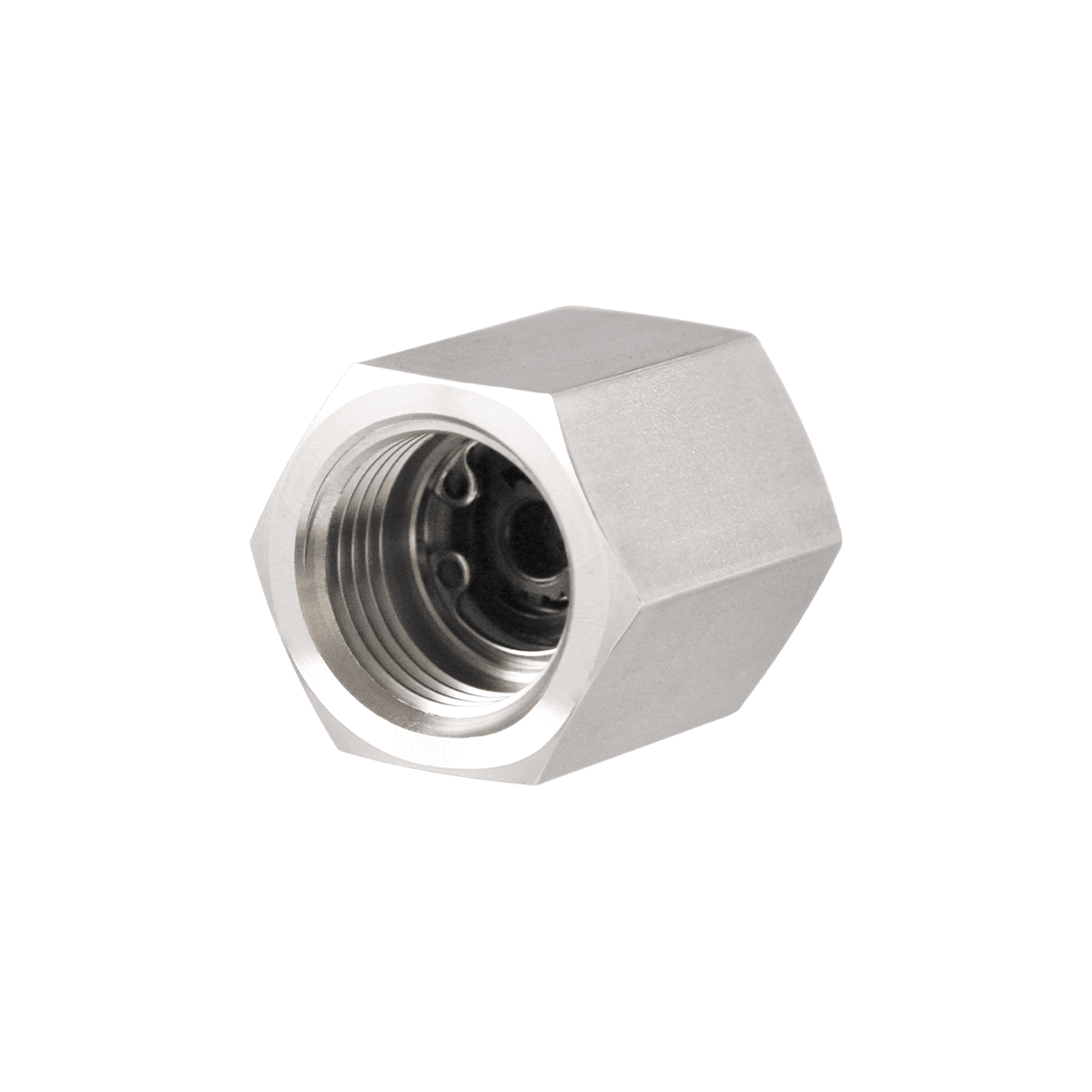

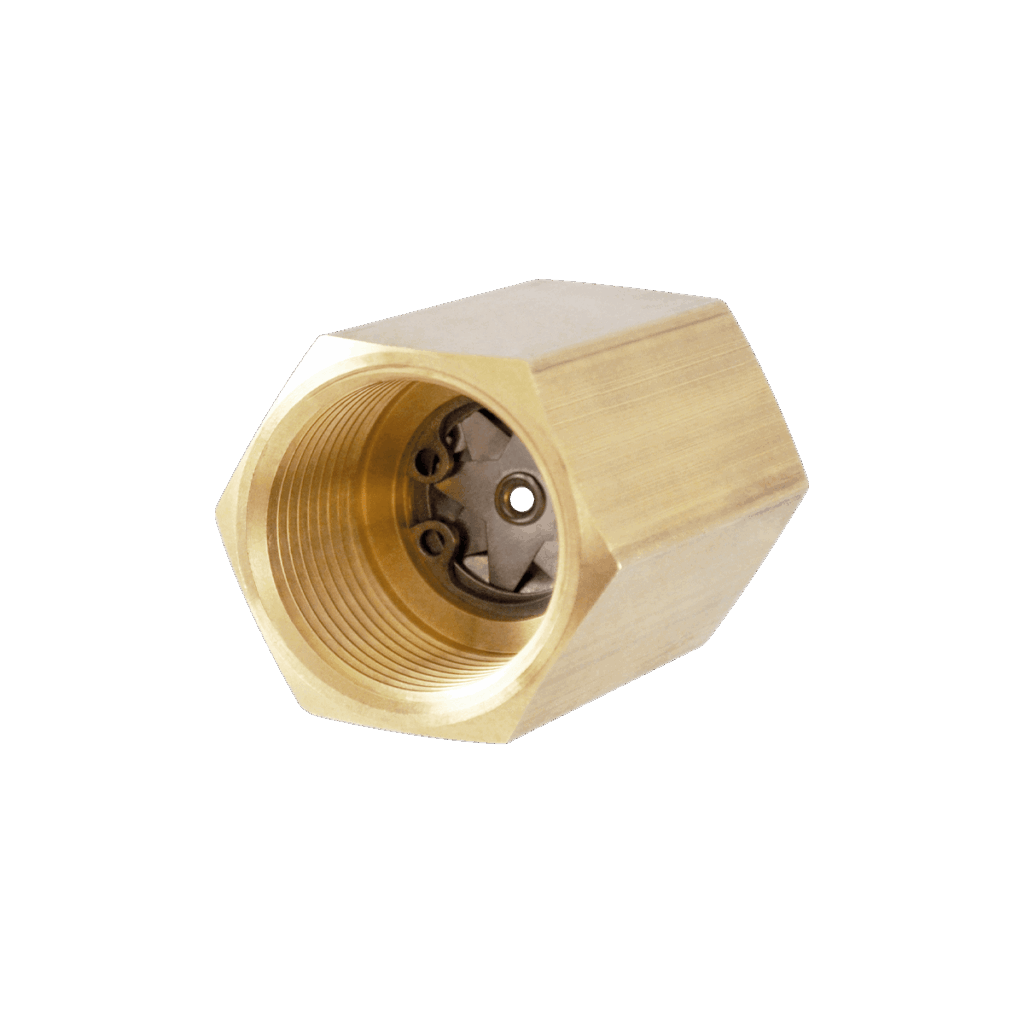

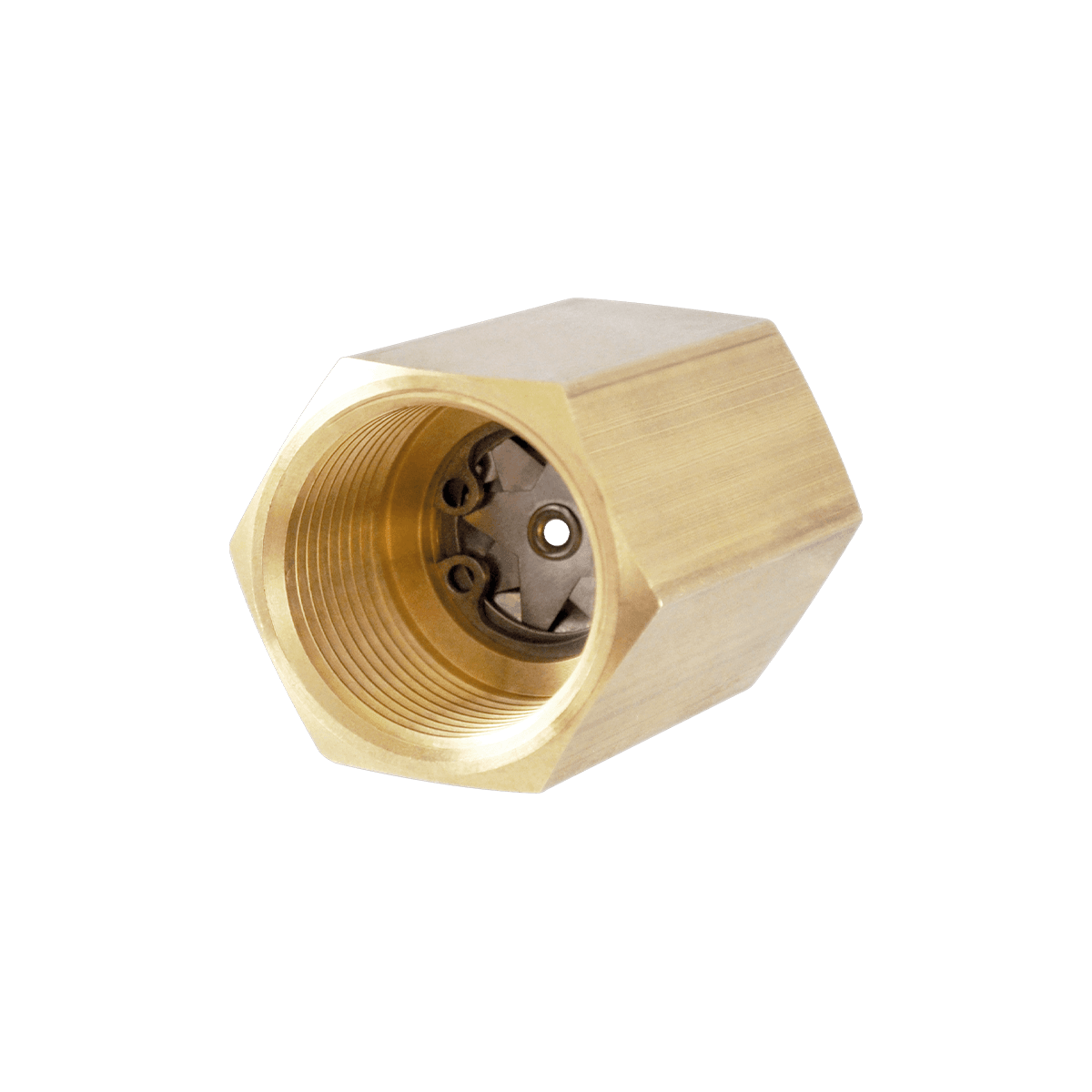

- Исполнение из латуни или нержавеющей стали
- Номинальный диаметр DN 15 или DN 20
- Диапазон заданного расхода до 30 л/мин
Форма запроса
Принцип работы
Ограничитель расхода SIKA серии VB предназначен для поддержания постоянного заданного расхода воды и водоподобных сред.
Под воздействием перепада давления регулирующий элемент изменяет свободное проходное сечение. При снижении давления проходное сечение увеличивается, а при повышении давления уменьшается. Благодаря этому объемный расход поддерживается на заданном уровне.
Области применения
- Системы охлаждения воды
- Системы очистки и подготовки воды
- Санитарно-техническое оборудование
- Промышленные водораспределительные системы
Основные параметры
- Поддержание постоянного заданного расхода при изменении давления
- Заданные значения расхода от 1 до 30 л/мин в зависимости от исполнения
- Номинальный диаметр DN 15 или DN 20
- Резьбовое технологическое соединение G½ или G¾

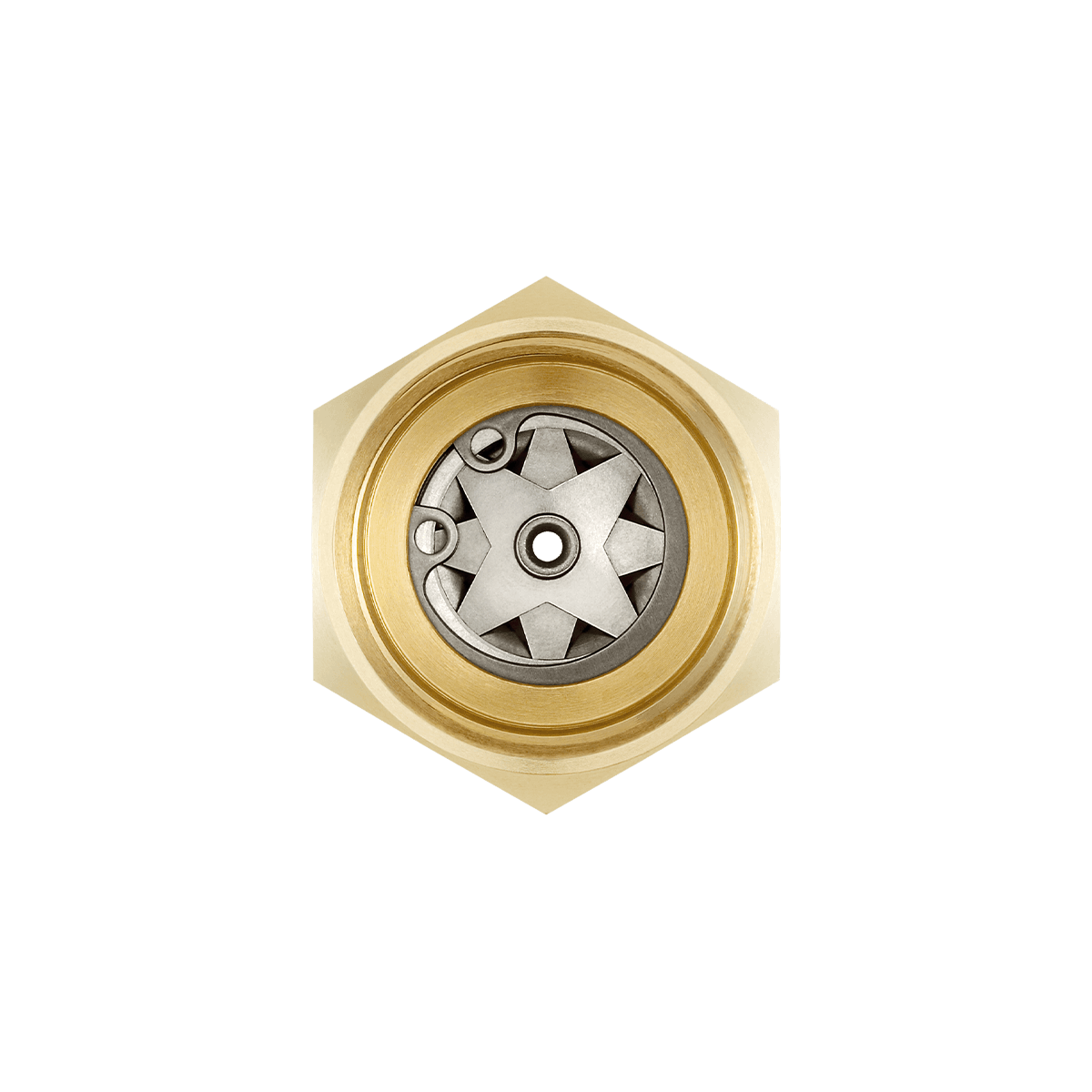

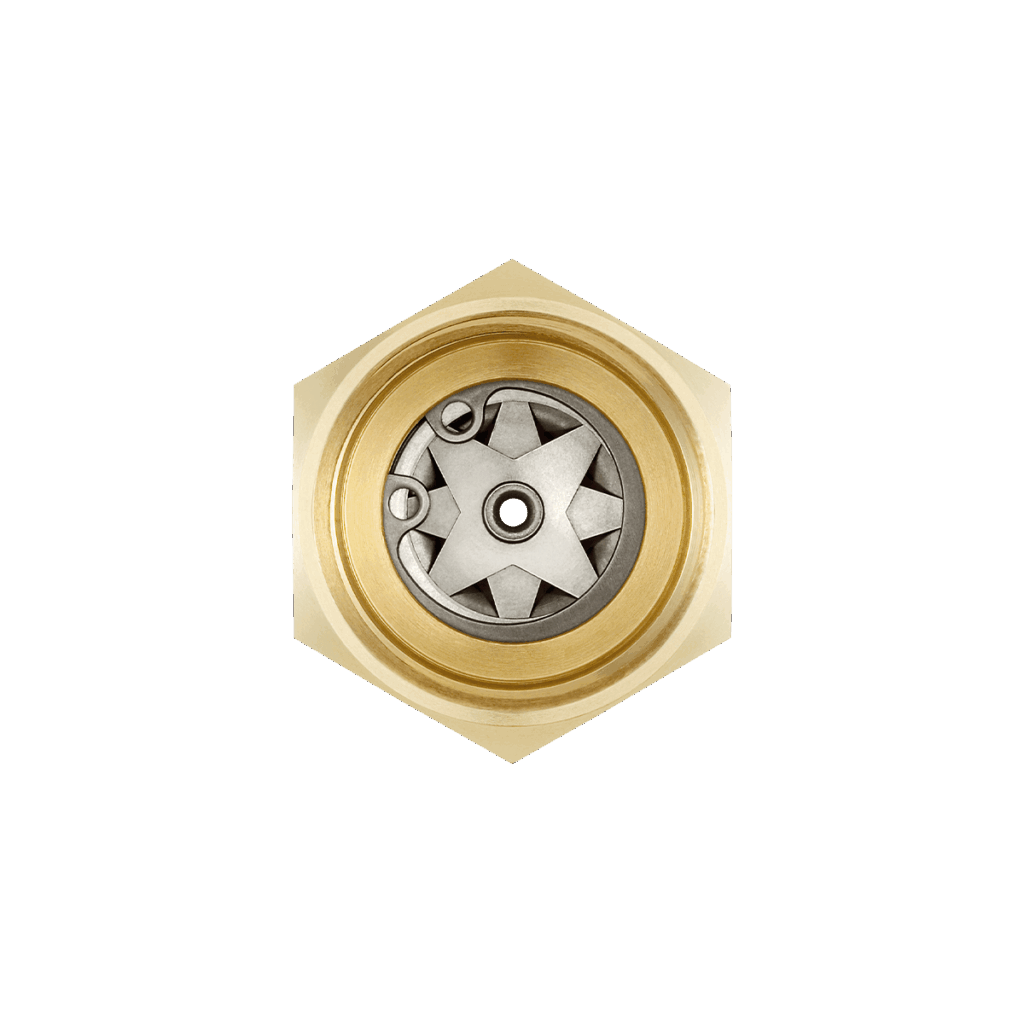

- Исполнение из латуни или нержавеющей стали
- Работа без дополнительного источника питания
Технические характеристики
| Модель | Расход (заданное значение), л/мин* |
|---|---|
| VB1503SR… | 3 |
| VB1504SR… | 4 |
| VB1506SR… | 6 |
| VB1507SR… | 7 |
| VB1508SR… | 8 |
| VB1510SR… | 10 |
| VB1512SR… | 12 |
| Общие данные | |
| Точность поддержания расхода | ≤5 л/мин: ±15% >5 л/мин: ±10% |
| Температура рабочей среды | 10…60 °C |
| Диапазон рабочего давления | 1…10 бар |
| Номинальный диаметр | DN15 |
| Технологическое соединение | G½ |
| Модель | Расход (заданное значение), л/мин* |
|---|---|
| VB2001ER… | 1 |
| Возможны установки 1…30 л/мин с шагом 1 л/мин | |
| VB2030ER… | 30 |
| Общие данные | |
| Точность поддержания расхода | <3 л/мин: ±15% >3 л/мин: ±10% |
| Температура рабочей среды | −20…200 °C |
| Диапазон рабочего давления | 2…10 бар |
| Номинальный диаметр | DN20 (опционально DN15) |
| Технологическое соединение | G¾ (опционально G½) |
* Вода, 20 °C.

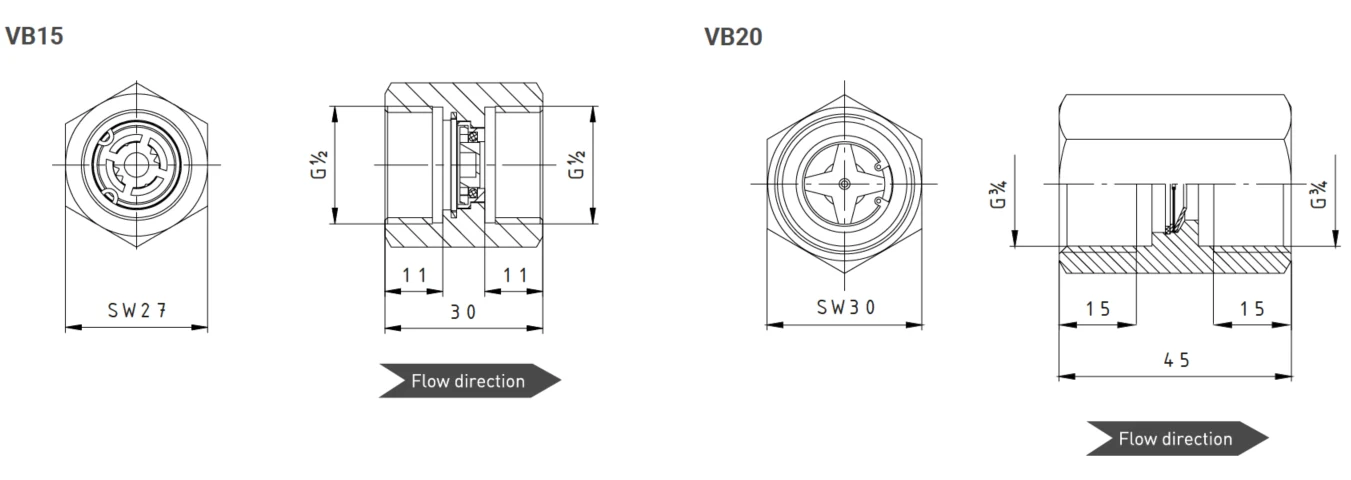

Габаритные размеры
| Исполнение | Размер под ключ | Общая длина | Длина резьбового участка с каждой стороны | Присоединение |
|---|---|---|---|---|
| VB15 | SW27 | 30 мм | 11 мм | G½ |
| VB20 | SW30 | 45 мм | 15 мм | G¾ |
Материалы частей, контактирующих с рабочей средой
| Компонент | VB15 | VB20 |
|---|---|---|
| Патрубок | Латунь CW617N или нержавеющая сталь 1.4571 | Латунь CW617N или нержавеющая сталь 1.4305 |
| Внутренние части | EPDM, Hostaform C ПОМ, нержавеющая сталь 1.4422 | Нержавеющая сталь 1.4310, 1.4301 и A2 |
Код заказа
| Выбор исполнения VB15 и VB20 | Смотреть таблицы кодов заказа SIKA VB15/VB20 |
