Реле потока SIKA VH501 с микропереключателем, для контроля потока масла
SIKA VH501
• Для контроля потока масла
• Для труб диаметром DN 65…DN100 (DN 25…DN 50 по запросу)
• Высокие токи переключения — Микропереключатель используется в качестве переключающего элемента
• Опционально: кабельный ввод по выбору с трех сторон, исполнение с фланцевым или резьбовым соединением
Форма запроса
Принцип работы
Реле потока представляет собой лопастную систему, в верхней части которой находится постоянный магнит. Над этим магнитом, за пределами потока жидкости, расположен геркон. Второй магнит создает усилие для возврата лопасти в исходное положение. При воздействии измеряемого потока на лопасть, последняя отклоняется от своей оси. При этом изменяется положение магнита относительно геркона и геркон приводится в действие. Как только поток прекращается, лопасть возвращается в исходное положение и снова приводит в действие геркон. Усилие, необходимое для возвращения лопасти в исходное положение, обеспечивается здесь отталкиванием двух магнитов друг от друга.
Благодаря использованию силы магнитного поля вместо обычных пластинчатых пружин переключатель становится менее чувствительным к скачкам давления, а его работа остается стабильной на протяжении длительного времени.
Соблюдайте следующие технические характеристики для железнодорожного транспорта:
DIN EN 60077-1:2003
DIN EN 50125-1:2014
DIN EN 50216-5:2007
DIN EN 45545-2:2016
| Технические характеристики VH501 | |
|---|---|
| Функции переключения | Переключающий контакт или 2 переключающих контакта |
| Точка переключения* | Исполнение с фланцем 6 м3/ч при увел. потока для труб DN 65 |
| Исполнение с резьбой 10 м3/ч при увел. потока для труб DN 80 | |
| Рабочее давление (давление при испытании) | Макс. 10 бар (14 бар) |
| Виброустойчивость IEC61373 | 4 г. |
| Диапазоны температур | |
| Рабочей среды | -40…120 °C |
| Окружающей среды | -40…100 °C |
| Хранения | -40…100 °C |
| Электрические характеристики | |
| Электрическое подключение | Прямой кабель, клеммы контроля качества 2,8 х 0,5 мм |
| Макс. допустимая нагрузка на контакт | |
| 48 В пост. тока, резистивная нагрузка 1 A | |
| 110 В пост. тока, резистивная нагрузка 0.5 A /индукт. нагрузка 0.2 A | |
| 250 В перем. тока, резист. нагрузка 6 A | |
| Степень защиты по EN 60529 | IP68 и IP69K |
| Клеммная коробка | |
| Поверхность | Покрыты порошком RAL9006 |
| Ударопрочность | IK10 (10 джоулей) |
| Кабельный ввод | M16 x 1.5 |
| Диапазон диаметров кабеля | 4…11 мм |
| Ориентация кабельного ввода | Расположение на выбор с трех сторон |
| *Другие переключения по запросу | |

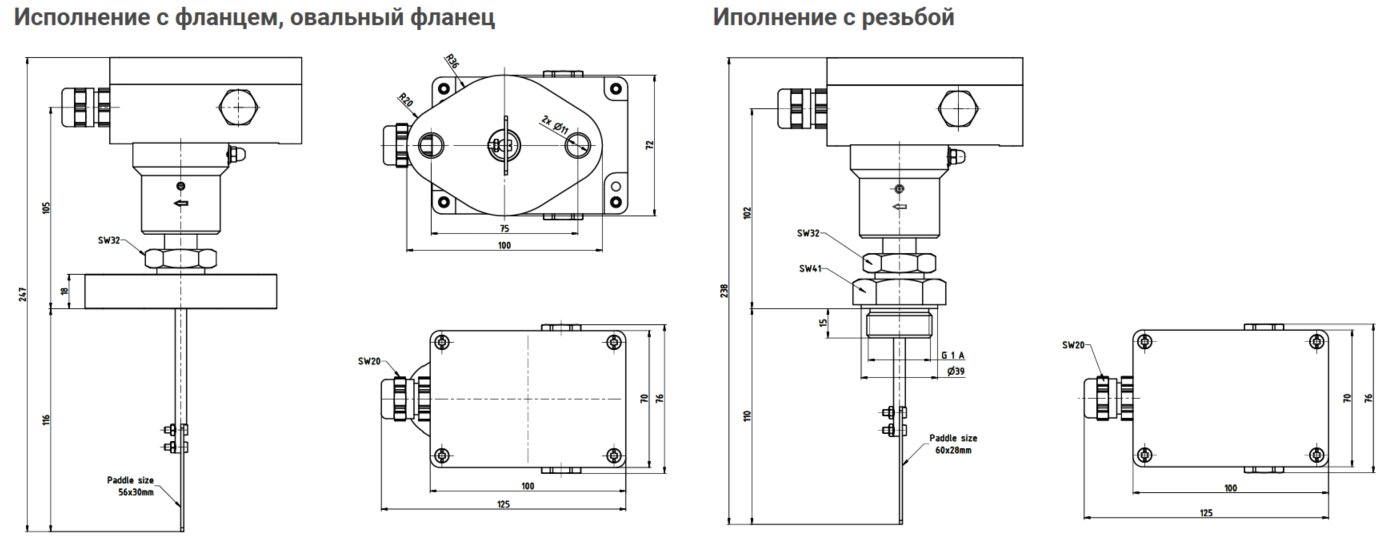

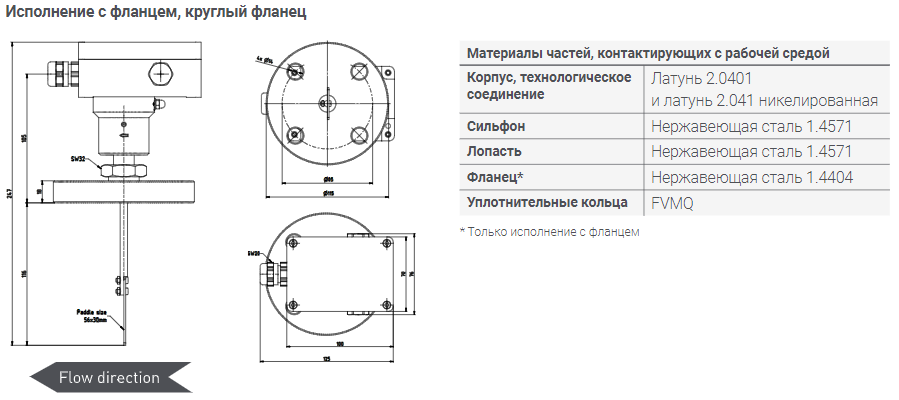

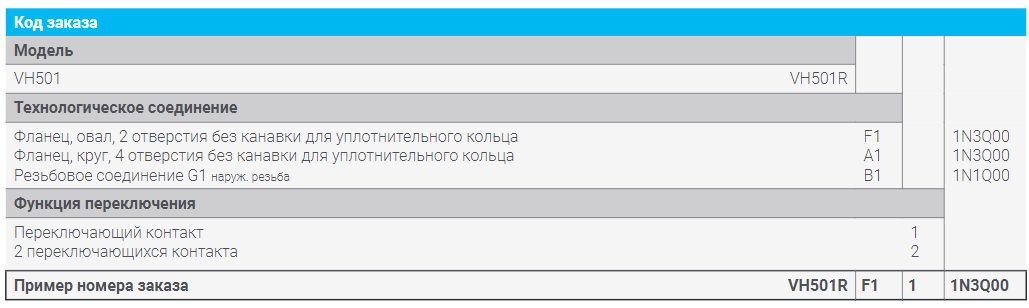

Код заказа
