Турбинные расходомеры SIKA VTY10/15/20
SIKA VTY10/15/20
-
Корпус турбины из латуни или армированного стекловолокном пластика, внутренние части турбины выполнены из армированного стекловолокном пластика
-
Турбина на сапфировых подшипниках для обеспечения длительного срока службы
-
Отсутствие различия между расходомерами од- ной серии благодаря заданной частоте импульсов
-
Надежные результаты благодаря высокой точности измерения
-
Нечувствительность к гидравлическим ударам
-

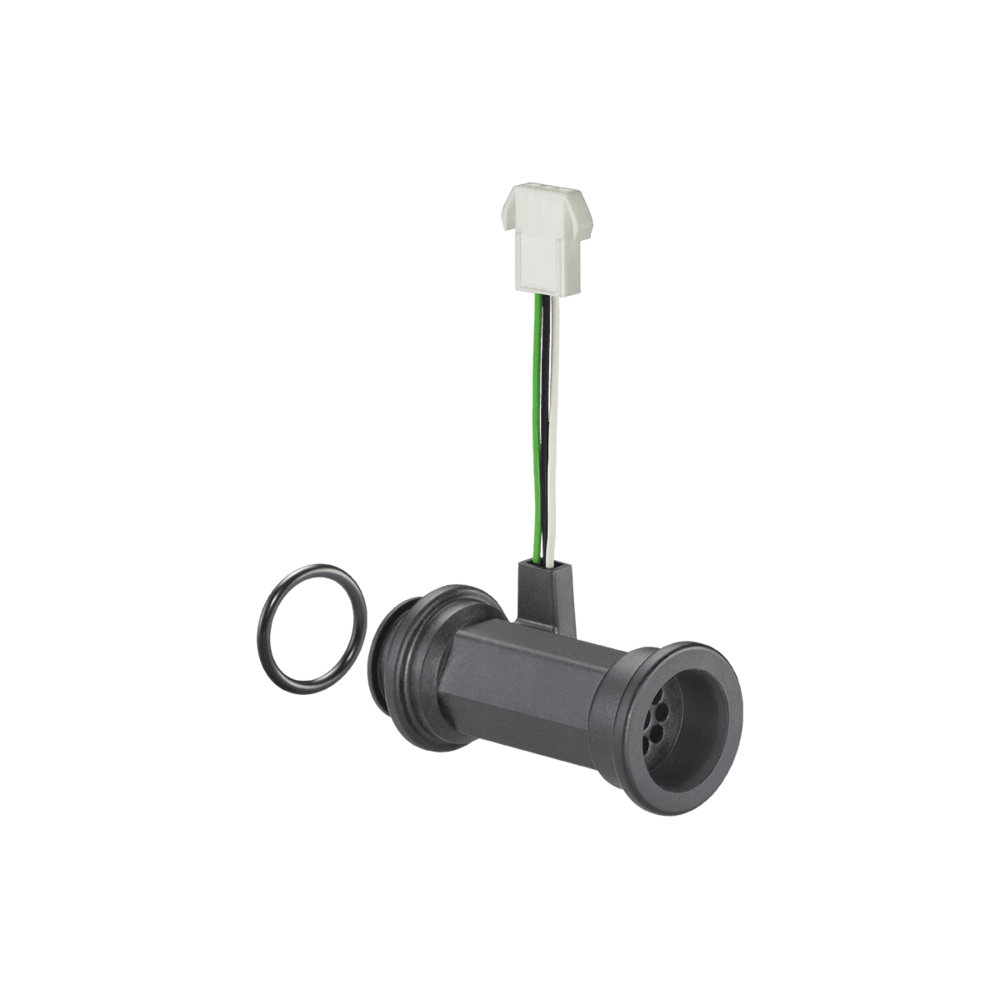

Резьбовое соединение или зажим QuickFasten
-
Независимость от монтажного положения благо- даря встроенному выравнивателю потока
-
Испытаны во многочисленных крупносерийных производствах
Форма запроса
Принцип работы
Турбинные расходомеры серии VTY были разработаны специально для серийного применения с питьевой водой. Эти расходомеры адаптированы к желаниям клиента и различным сферам применения, а соблюдение существующих стандартов и контроля качества гарантируют оптимальный результат при применении этих расходомеров для выполнении различных измерительных задач.
Расходомеры серии VTY применяются в том числе для измерения количества отпущенной питьевой воды. Эта серия представлена в различных исполнениях: из латуни или армированного стекловолокном пластика, с резьбовым соединением или зажимом QuickFasten.
Благодаря встроенным выравнивателям потока турбинные расходомеры нечувствительны к ги- дравлическим участкам и не зависят от монтаж- ного положения. Сапфировые подшипники, специ- ально разработанные для серийного применения, обеспечивают длительный срок слубы расходо- меров. Приобретая турбинный расходомер серии VTY Вы получаете не только бюджетный продукт для Вашего оборудования, но и высокое качество „Made in Ger

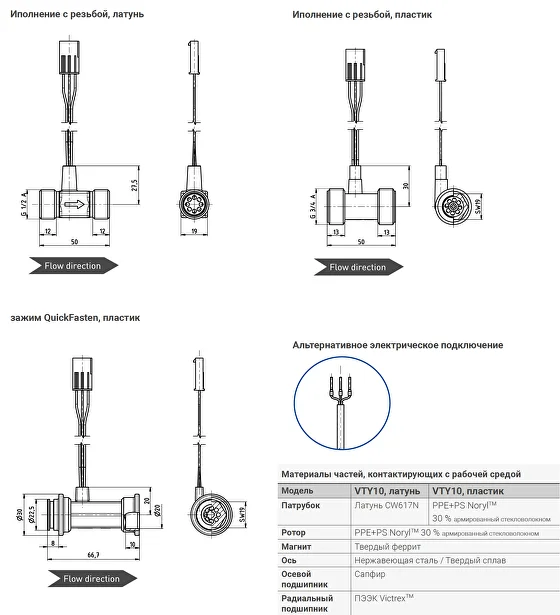

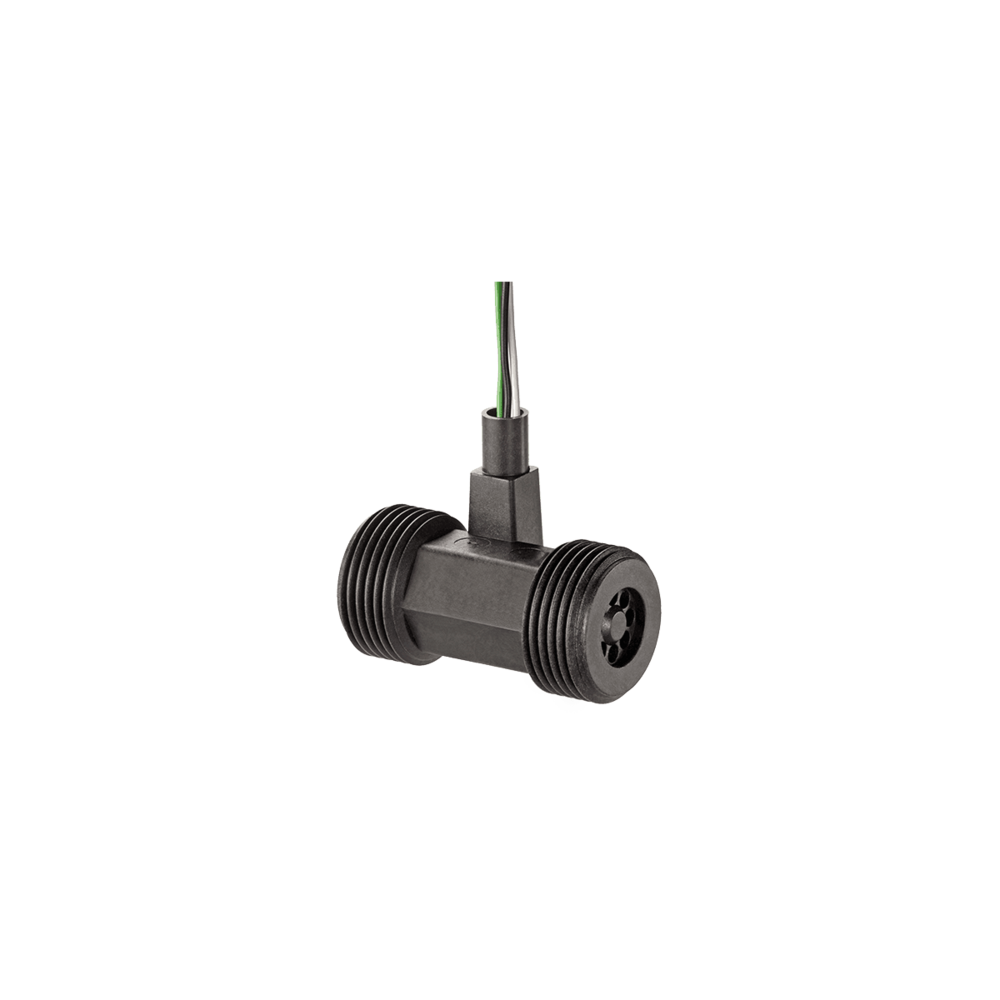

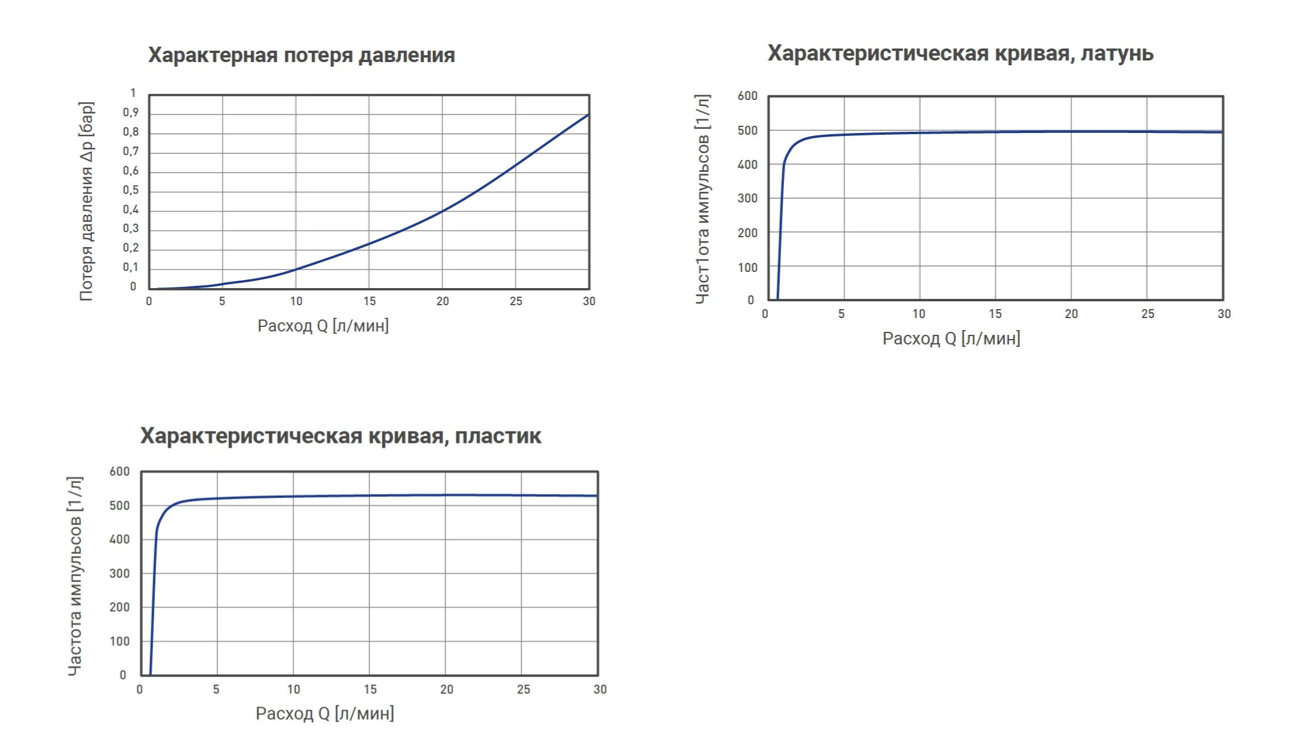

SIKA VTY 10
Технические характеристики
| Технические характеристики | VTY10 резьба | VTY10 резьба | VTY зажим QuickFasten |
|---|---|---|---|
| Материал патрубка | Латунь | Пластмасса | Пластмасса |
| Диапазон измерения | 1…30 л/мин | 1…30 л/мин | 1…30 л/мин |
| Погрешность измерения | +- 1% от диапазона | +- 1% от диапазона | +- 1% от диапазона |
| Повторяемость | +- 1% | +- 1% | +- 1% |
| Выход сигнала | от 0.7 л/мин | от 0.6 л/мин | от 0.6 л/мин |
| Температура рабочей среды | 0…90 °С (незамерзающая), кратковременно 95 °С | 0…85 °С (незамерзающая), кратковременно 95 °С | 0…70 °С (незамерзающая), кратковременно 95 °С |
| Температура окружающей среды | 0…70 °С | 0…70 °С | 0…70 °С |
| Номинальное давление | PN16 | PN10 | PN10 |
| Номинальный диаметр | DN10 | DN10 | DN10 |
| Технологическое соединение | G1/2 наружная резьба | G3/4 наружная резьба | зажим QuickFasten |
| Датчик | Датчик Холла | Датчик Холла | Датчик Холла |

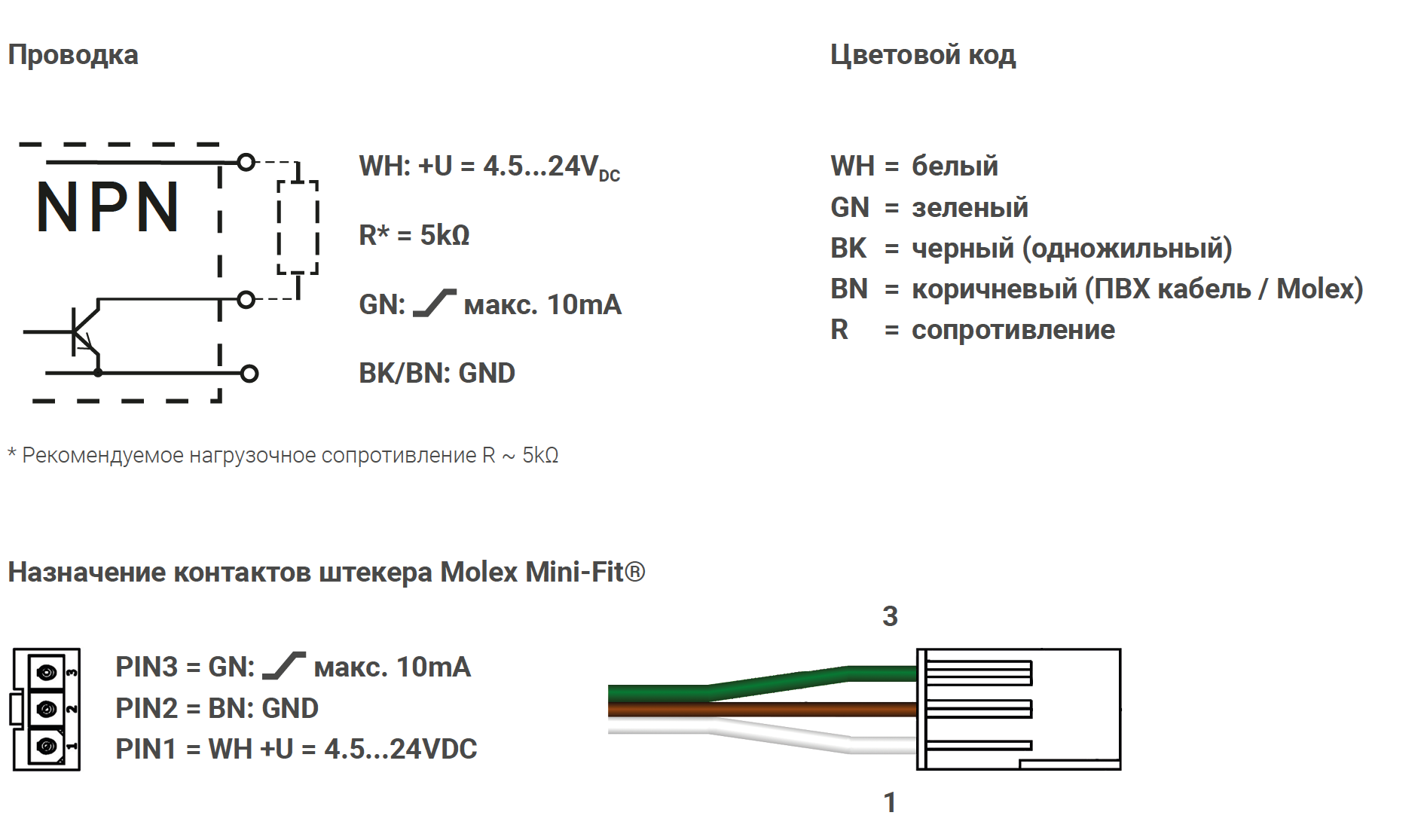

| Выходной сигнал | Частотный сигнал прямоугольной формы, NPN открытый коллектор | Частотный сигнал прямоугольной формы, NPN открытый коллектор | Частотный сигнал прямоугольной формы, NPN открытый коллектор |
| Коэффициент заполнения | 50:50 | 50:50 | 50:50 |
| Частота импульсов/ К-фактор | 495 имп/л | 530 имп/л | 530 имп/л |
| Электрическое подключение | 80 мм (QuickFasten 90 мм) одножильный с Molex Mini-Fit ® Jr. штекер (номер детали 39-01-4036) | 80 мм (QuickFasten 90 мм) одножильный с Molex Mini-Fit ® Jr. штекер (номер детали 39-01-4036) | 80 мм (QuickFasten 90 мм) одножильный с Molex Mini-Fit ® Jr. штекер (номер детали 39-01-4036) |
| опционально: Кабель ПВХ (1м), опционально одножильный | опционально: Кабель ПВХ (1м), опционально одножильный | опционально: одножильный (145 мм) | |
| Напряжение питания | 4.5…24 В пост. тока |
Сертификация:
Код заказа
| Код заказа | Смотреть таблицы кода заказа SIKA VTY 10 |

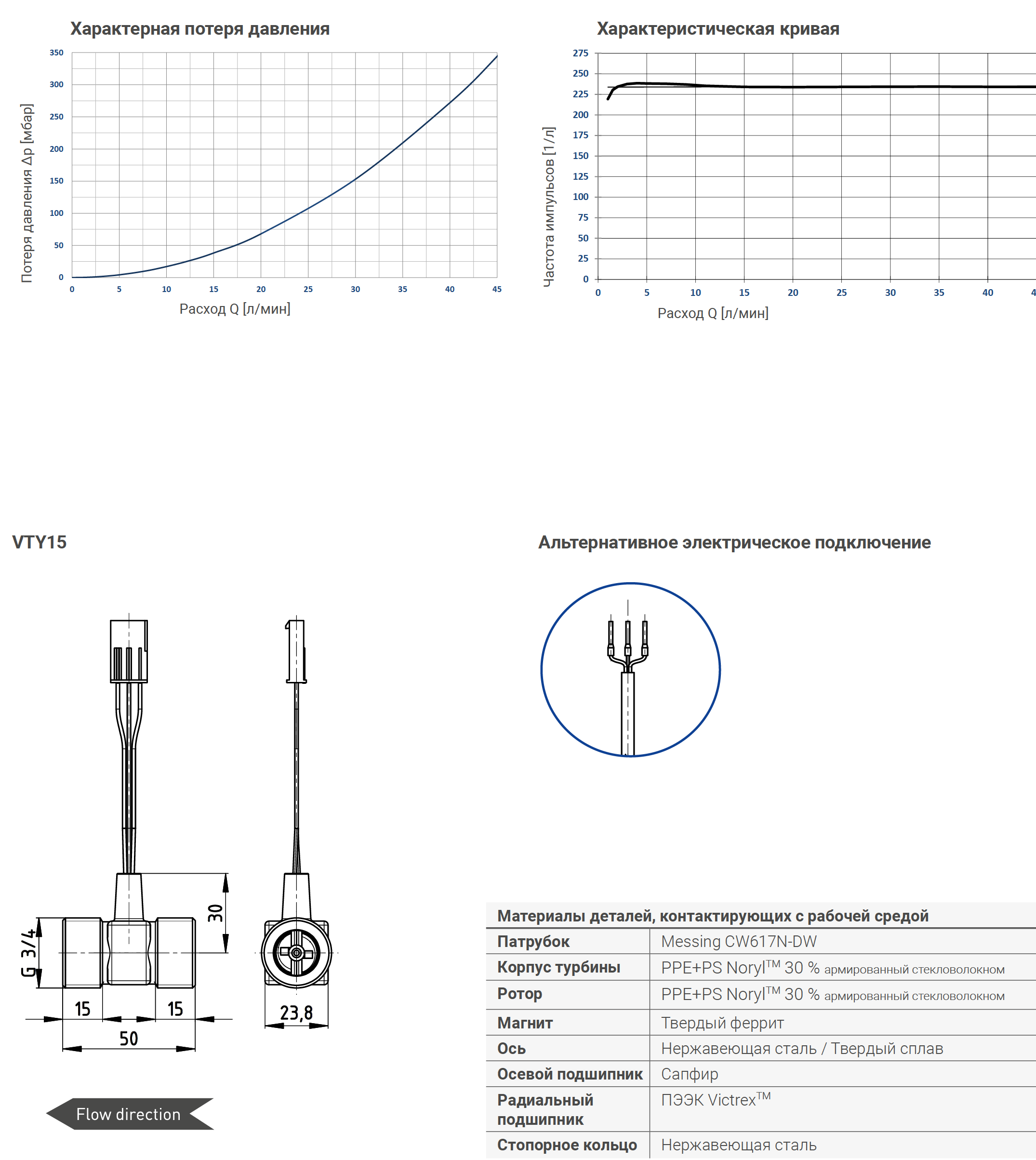

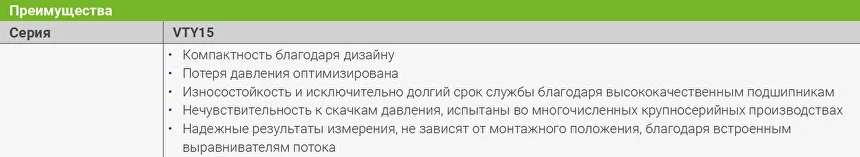

SIKA VTY 15

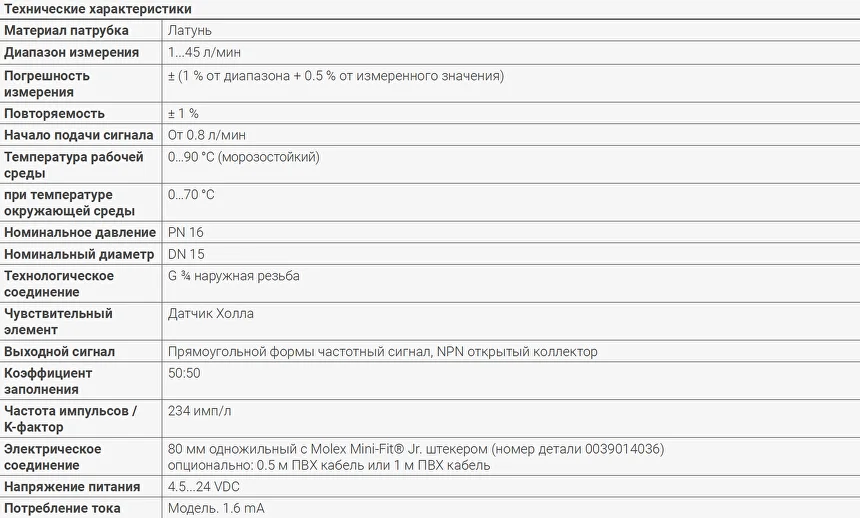

Технические характеристики

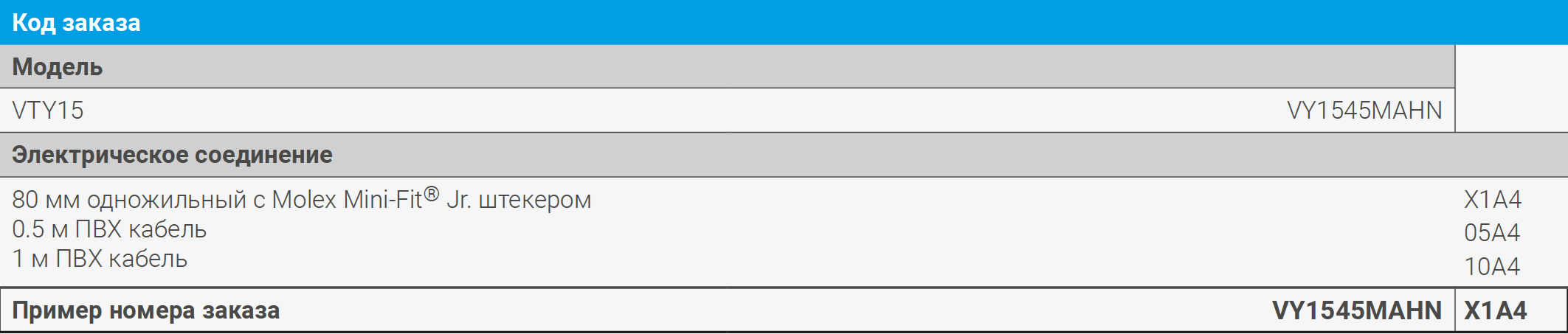

Код заказа
| Код заказа | Смотреть таблицы кода заказа SIKA VTY 15 |

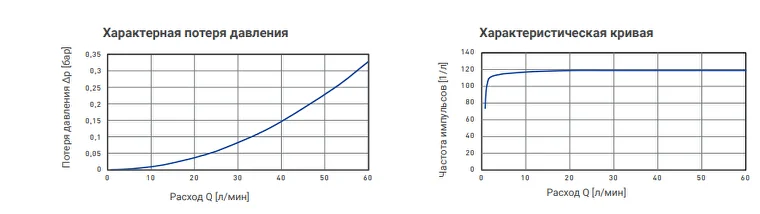

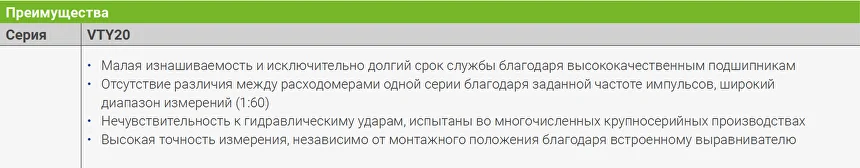

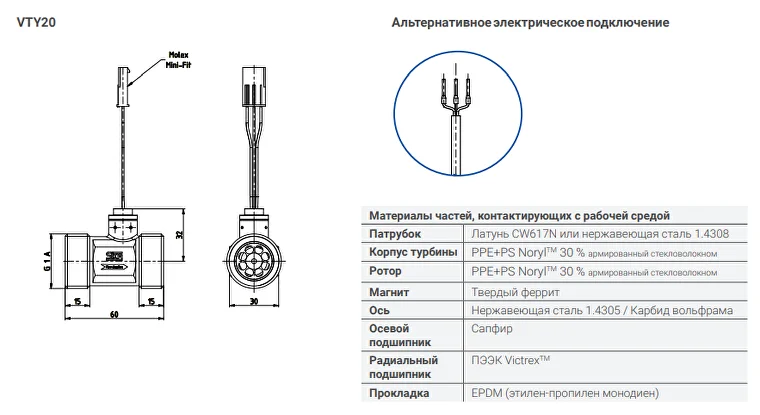

SIKA VTY 20

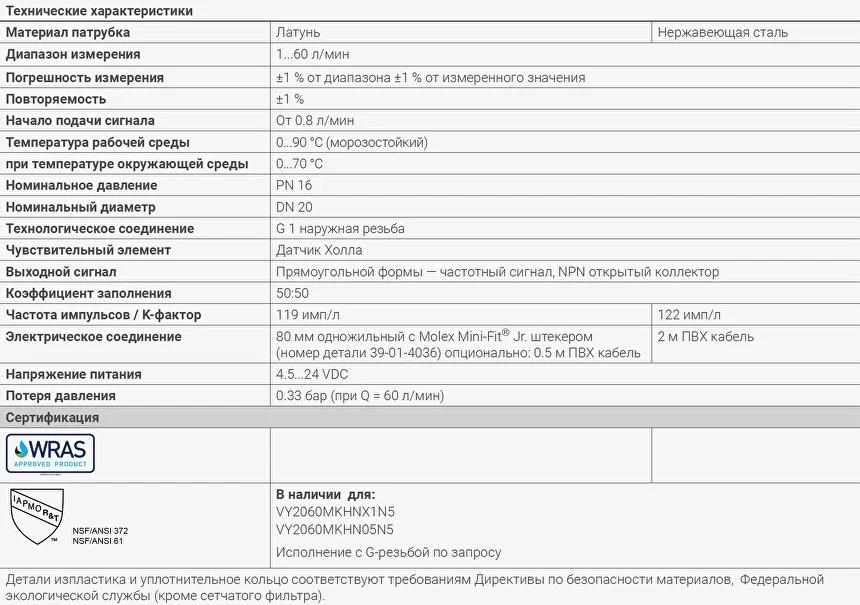

Технические характеристики

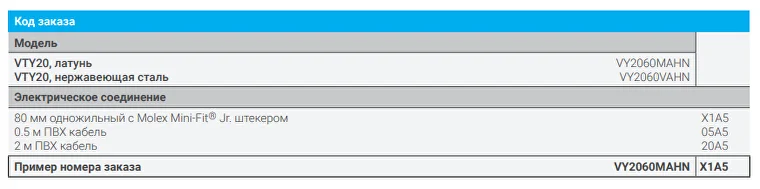

Код заказа
| Код заказа | Смотреть таблицы кода заказа SIKA VTY 20 |
Документы
