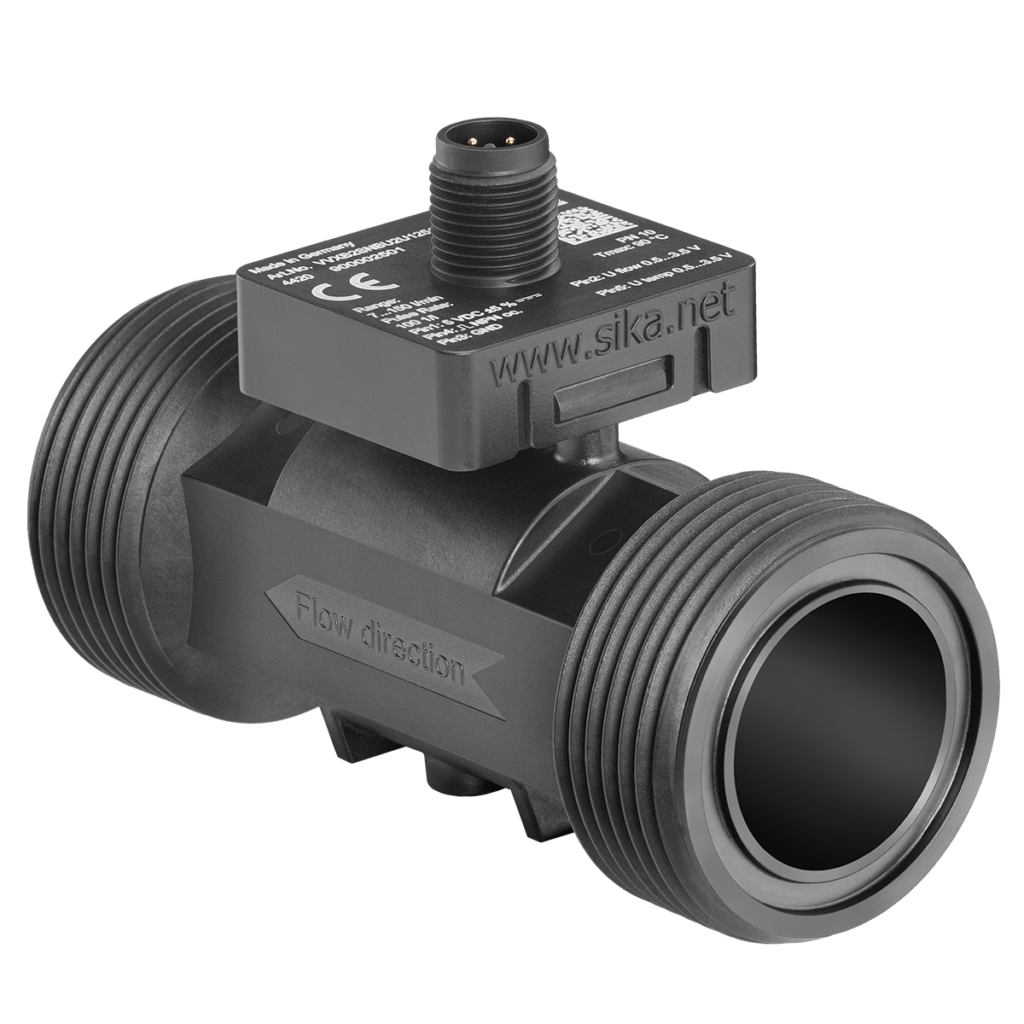

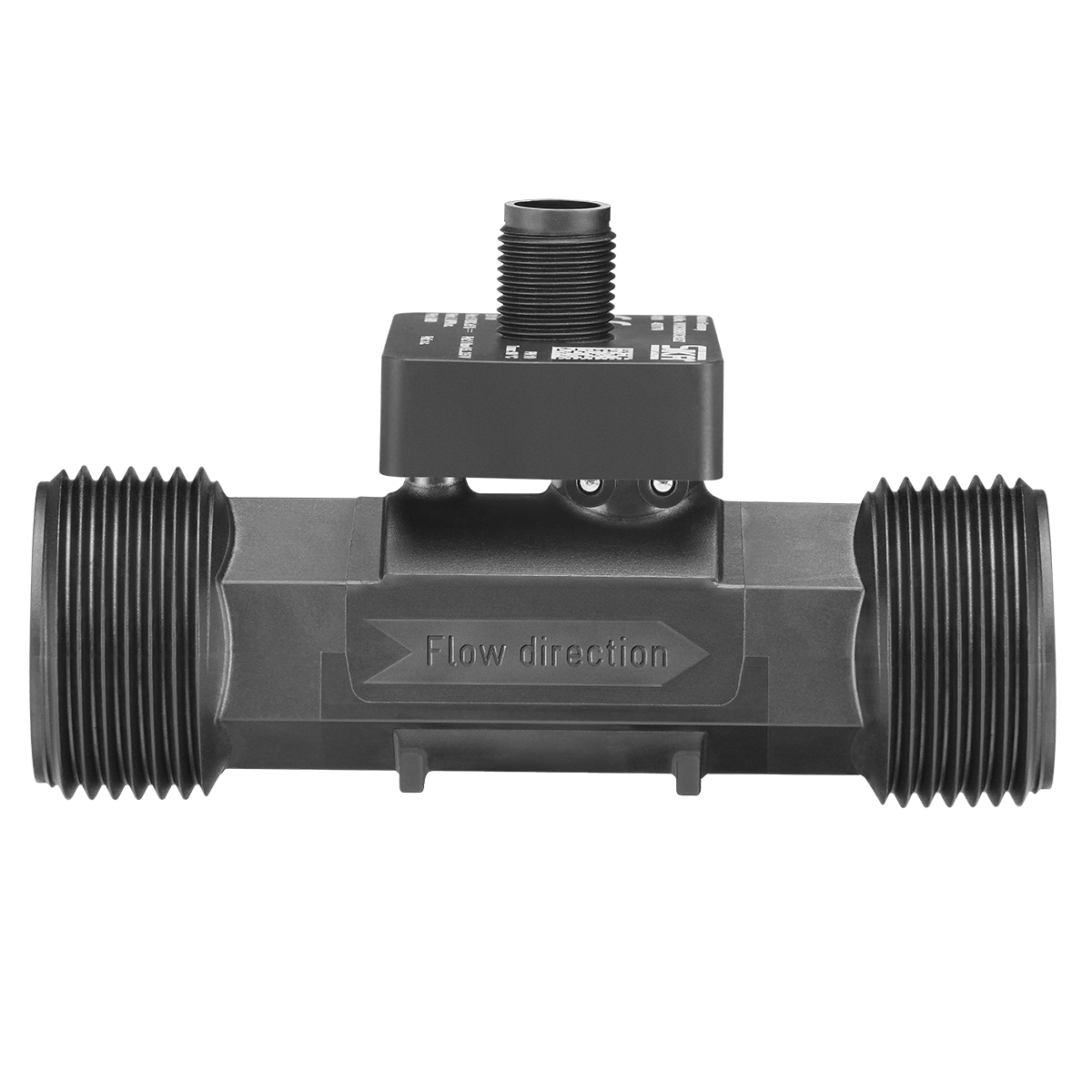

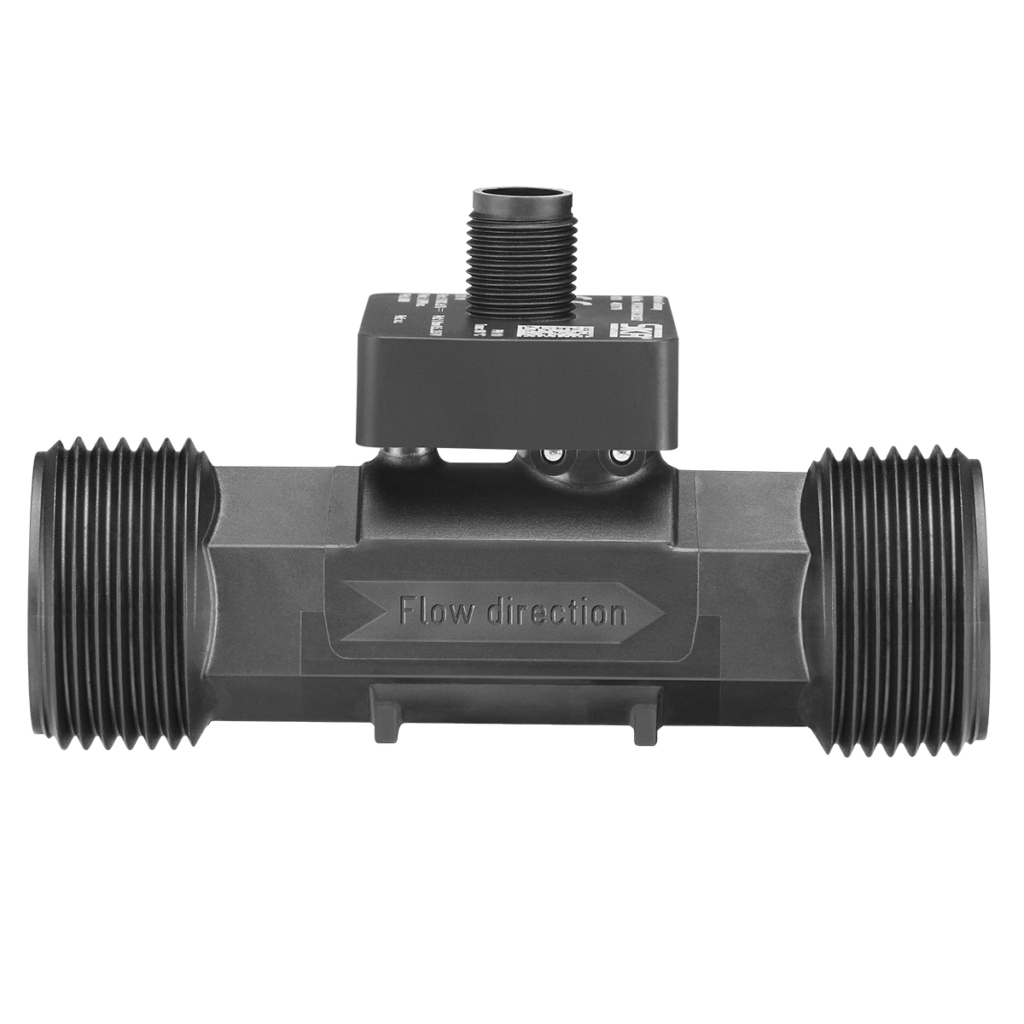

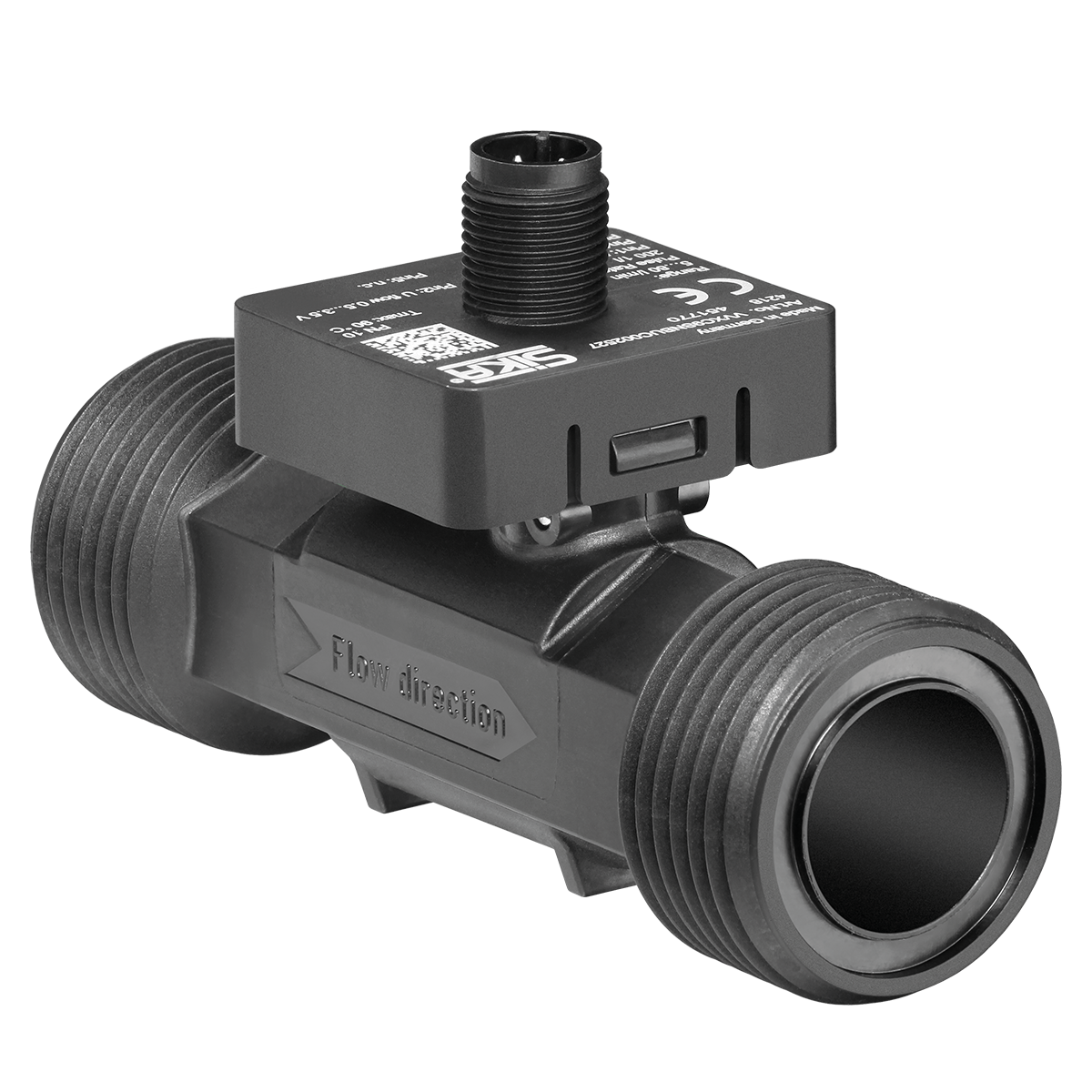

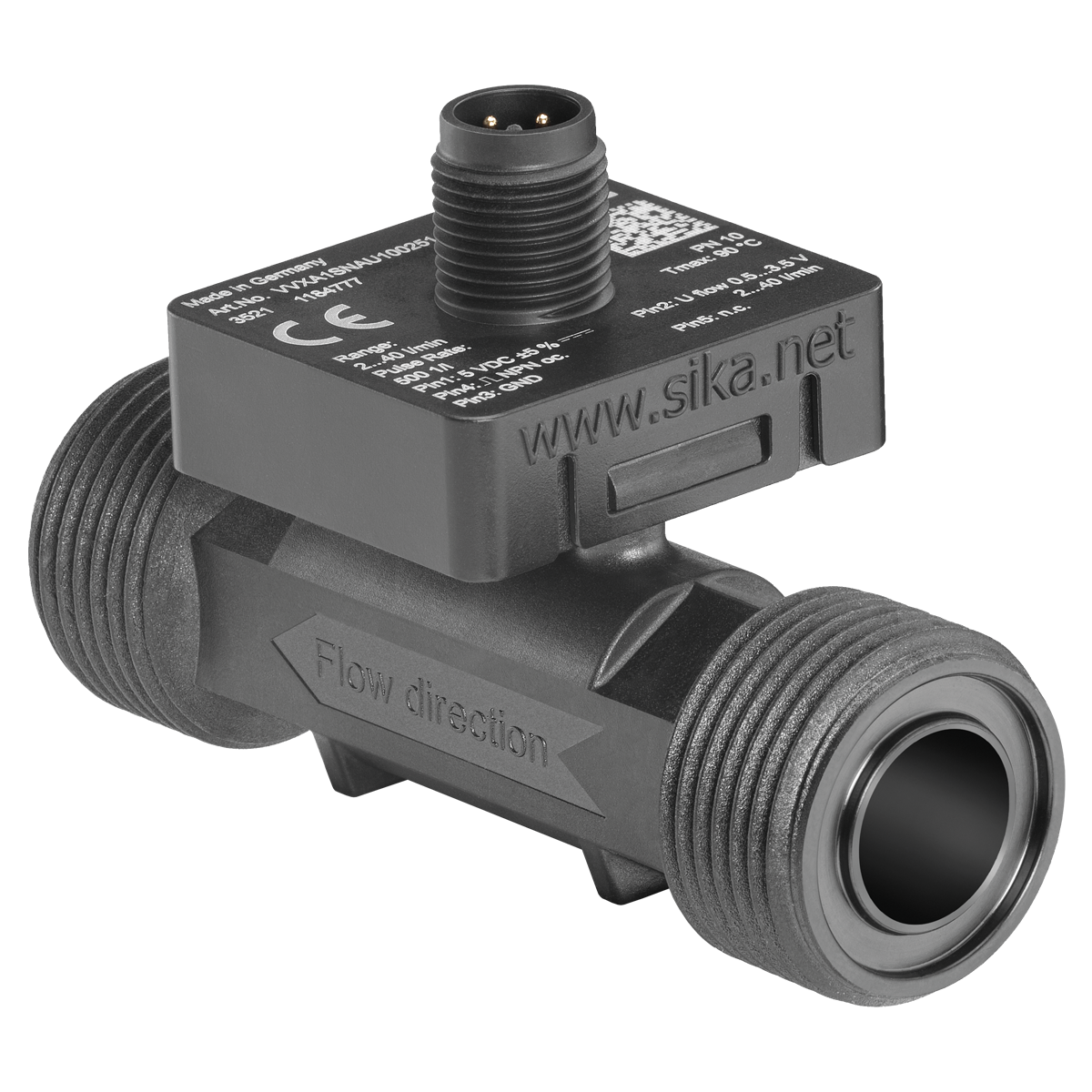

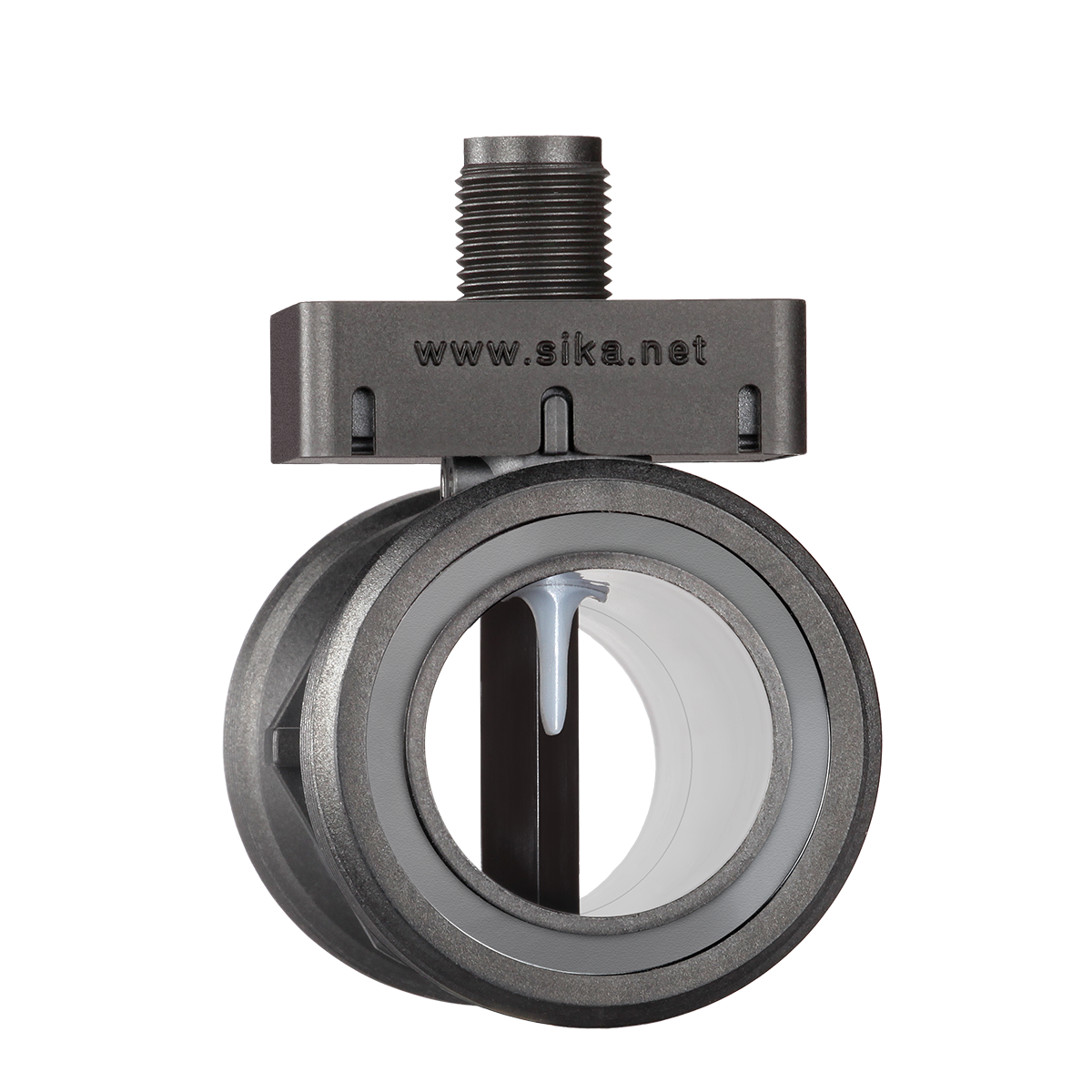

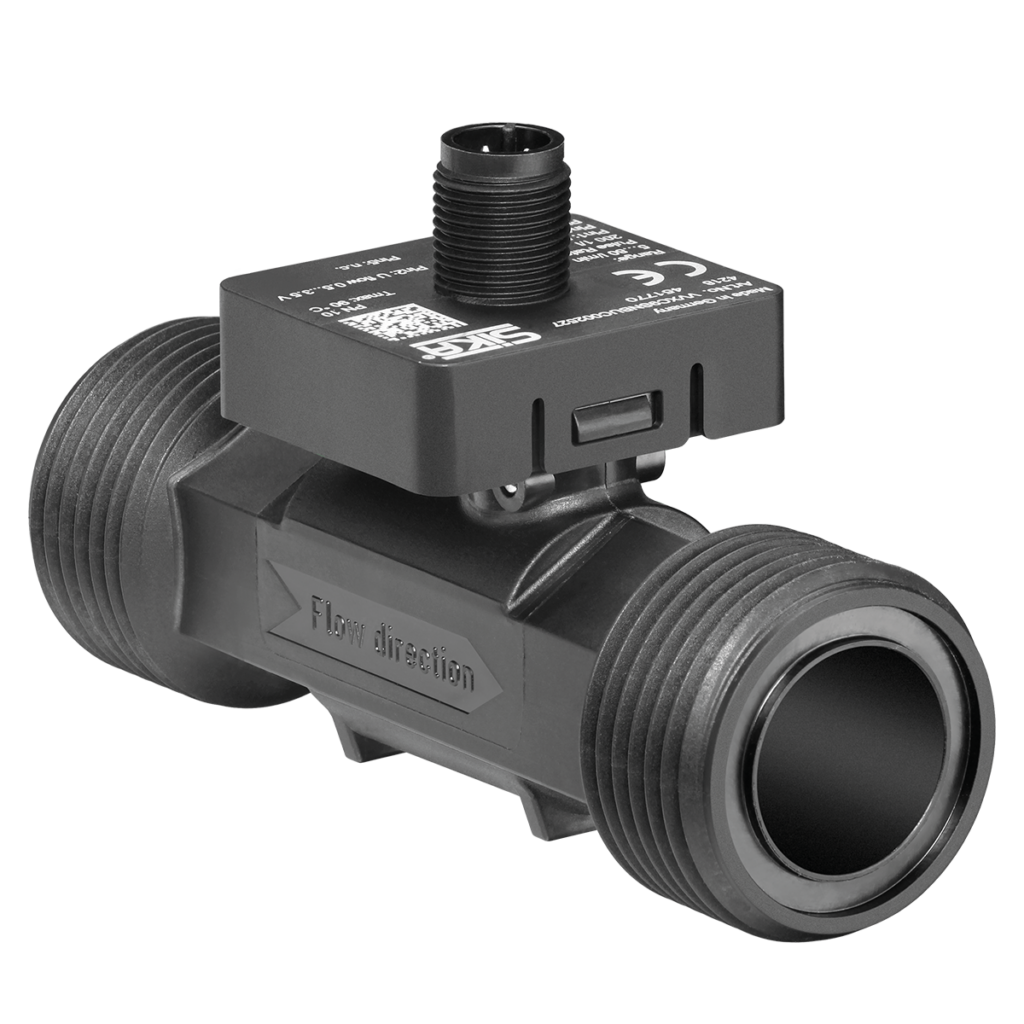

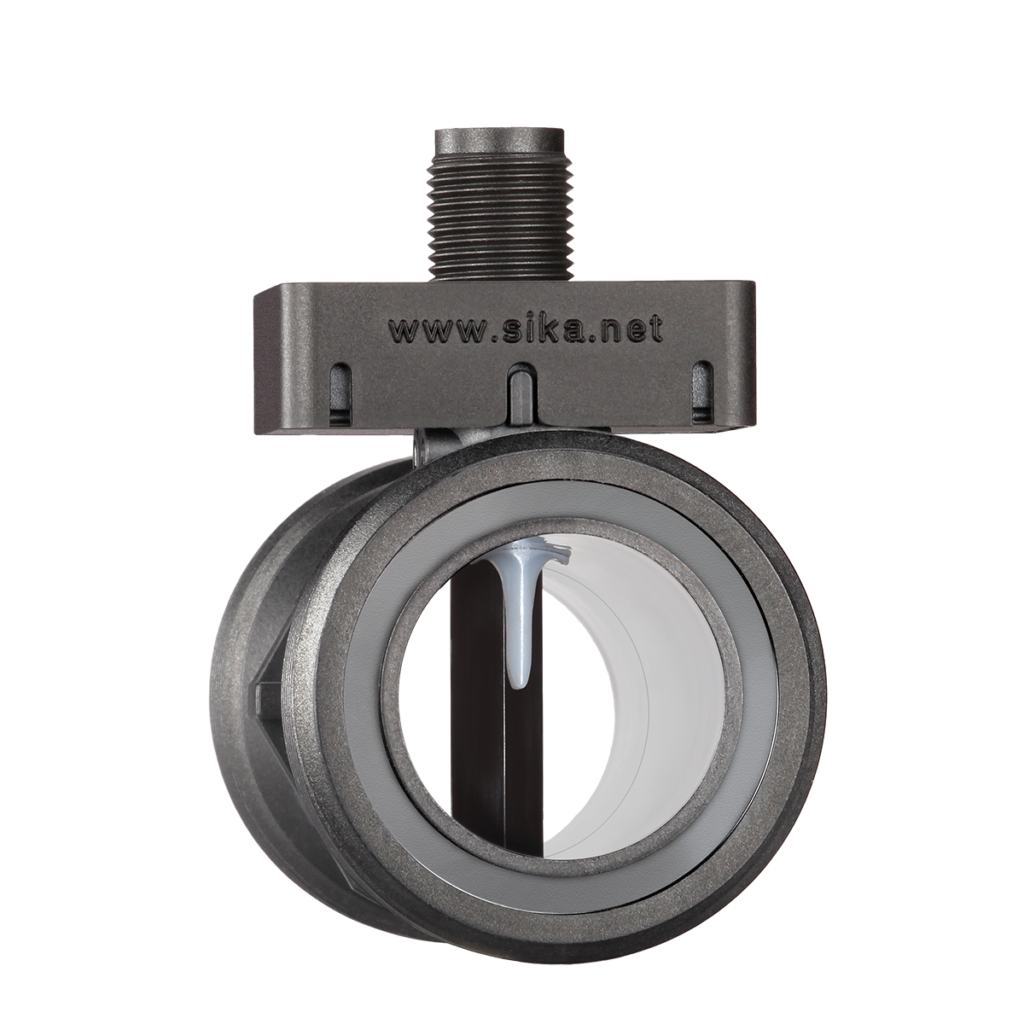

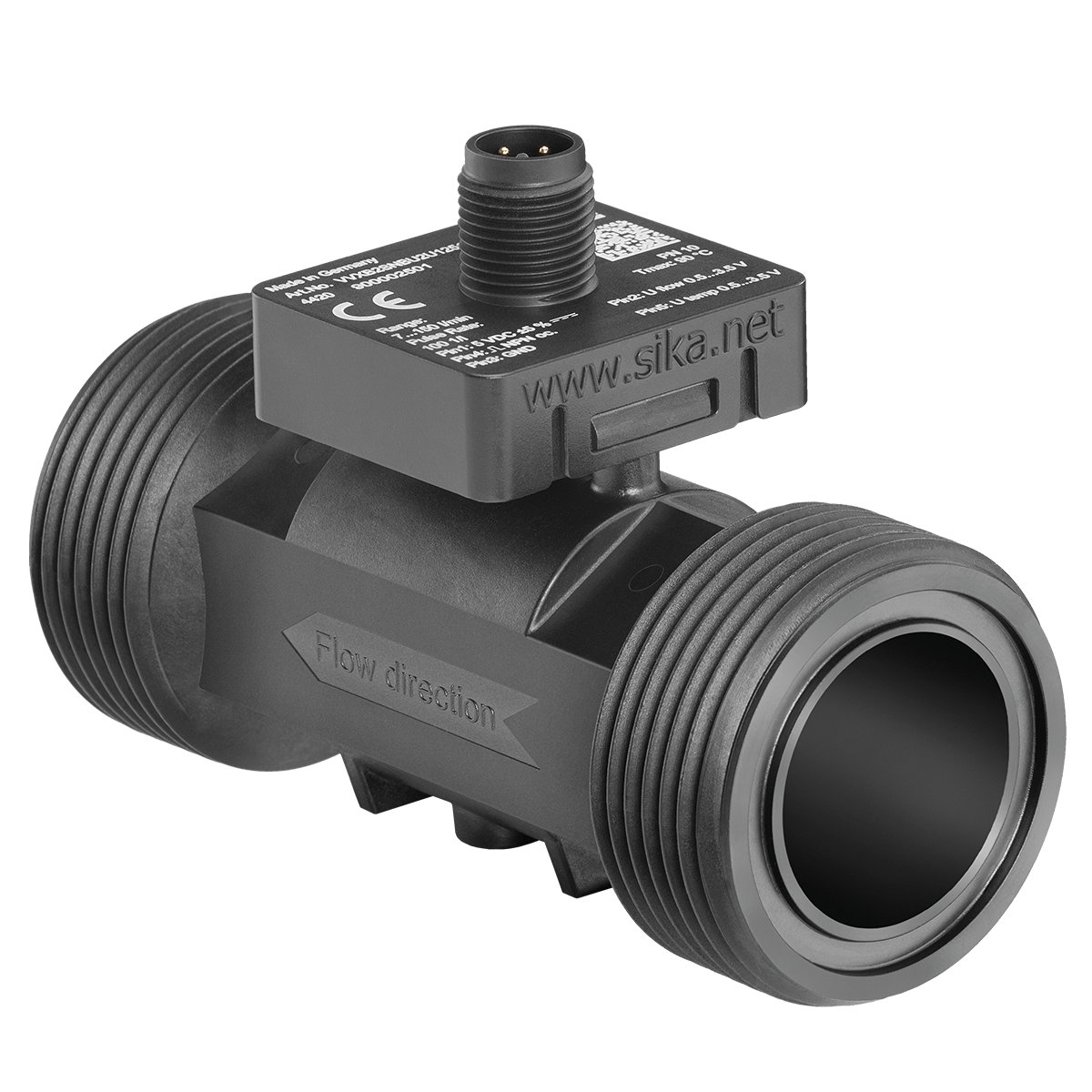

Вихревой расходомер SIKA VVX15/20/25
SIKA VVX15/20/25
- Практически свободное поперечное сечение трубы и малые потери давления
- Независимость результатов измерения от электропроводности рабочей среды
- Высокая долговременная стабильность и отсутствие дрейфа нуля
- Номинальные диаметры DN 15–25
- Диапазоны измерения расхода от 2 до 150 л/мин
- Рабочая среда — вода и водные растворы
- Номинальное давление PN10
- Степень защиты IP65 и IP67
Форма запроса
Принцип работы
При обтекании помещенного в поток тела за ним образуются чередующиеся вихри, которые вращаются в противоположных направлениях. Вихри отрываются от краев тела обтекания и формируют вихревую дорожку Кармана в потоке жидкости.
Расстояние между отдельными вихрями остается постоянным. Частота образования вихрей, проходящих мимо датчика, зависит от скорости потока и пропорциональна расходу. Датчик фиксирует частоту образования вихрей и преобразует ее в электрический частотный сигнал.
- Практически свободное поперечное сечение трубы и малые потери давления;
- Независимость от электропроводности рабочей среды;
- Высокая долговременная стабильность и отсутствие дрейфа нуля.
Технические характеристики
| Модель | VVX15 | VVX20 | VVX25 |
|---|---|---|---|
| Технические характеристики | |||
| Номинальный диаметр | DN15 | DN20 | DN25 |
| Технологическое соединение | G¾-ISO 228, наружная резьба + уплотнительные кольца | G1-ISO 228, наружная резьба + уплотнительные кольца / QuickFasten | G1¼-ISO 228, наружная резьба + уплотнительные кольца |
| Внутренний диаметр | 13 мм | 19 мм | 25 мм |
| Рабочая среда | Вода и водные растворы | ||
| Номинальное давление | PN10 | ||
| Степень защиты по EN 60529 | IP65 / IP67 с присоединенным кабельным гнездом | ||
| Измерение расхода | |||
| Диапазон измерения | 2…40 л/мин* | 5…80 л/мин* | 7…150 л/мин* |
| Погрешность измерения | ±2% от диапазона* При измерении сред с более высокой вязкостью возможны отклонения |
||
| Повторяемость | ±1% при −20…5 °C окружающей среды ±0,5% при 5…70 °C окружающей среды |
||
| Диапазоны температур | |||
| Рабочая среда | −20…90 °C (морозостойкое исполнение) | ||
| Окружающая среда | −20…70 °C | ||
| Электрические характеристики | |||
| Электрическое соединение | 5-контактный штекер M12 × 1 | ||
| Напряжение питания | 8…30 VDC: Push-Pull (противофаза), опционально NPN 5 VDC: NPN 12…24 VDC: 4…20 мА или 0…10 V |
||
| Потребление тока | <15 мА | ||
| Сертификация | |||
| Сертификат | WRAS ожидается | ||
* Условия испытания: вода; температура рабочей среды 20…30 °C; давление на входе 7…10 бар; заданные прямые участки трубопровода до и после расходомера (см. руководство по эксплуатации).
Выходные сигналы
| Частотный и аналоговые выходы | Смотреть таблицы выходных сигналов SIKA VVX15/VVX20/VVX25 |

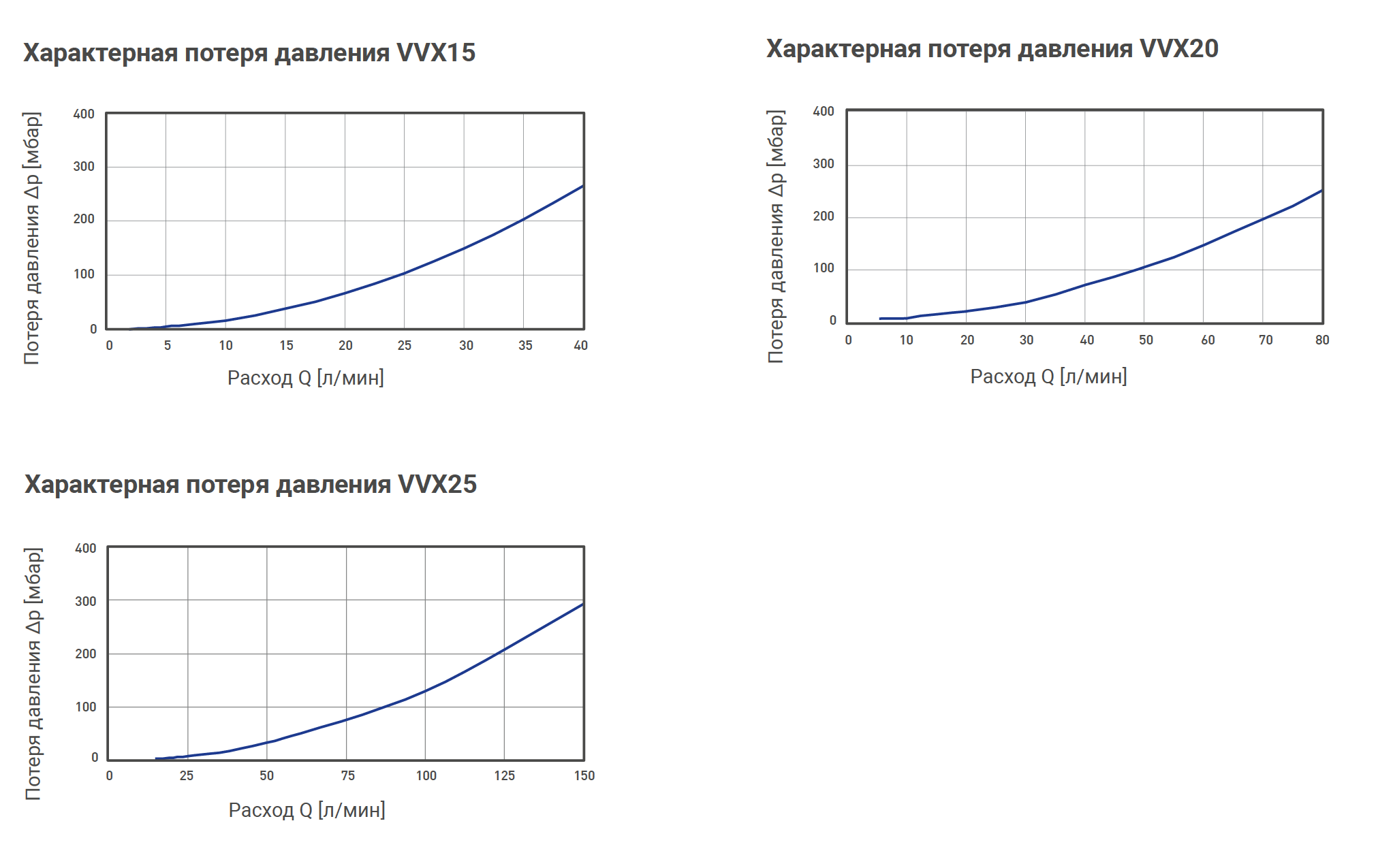

Потеря давления

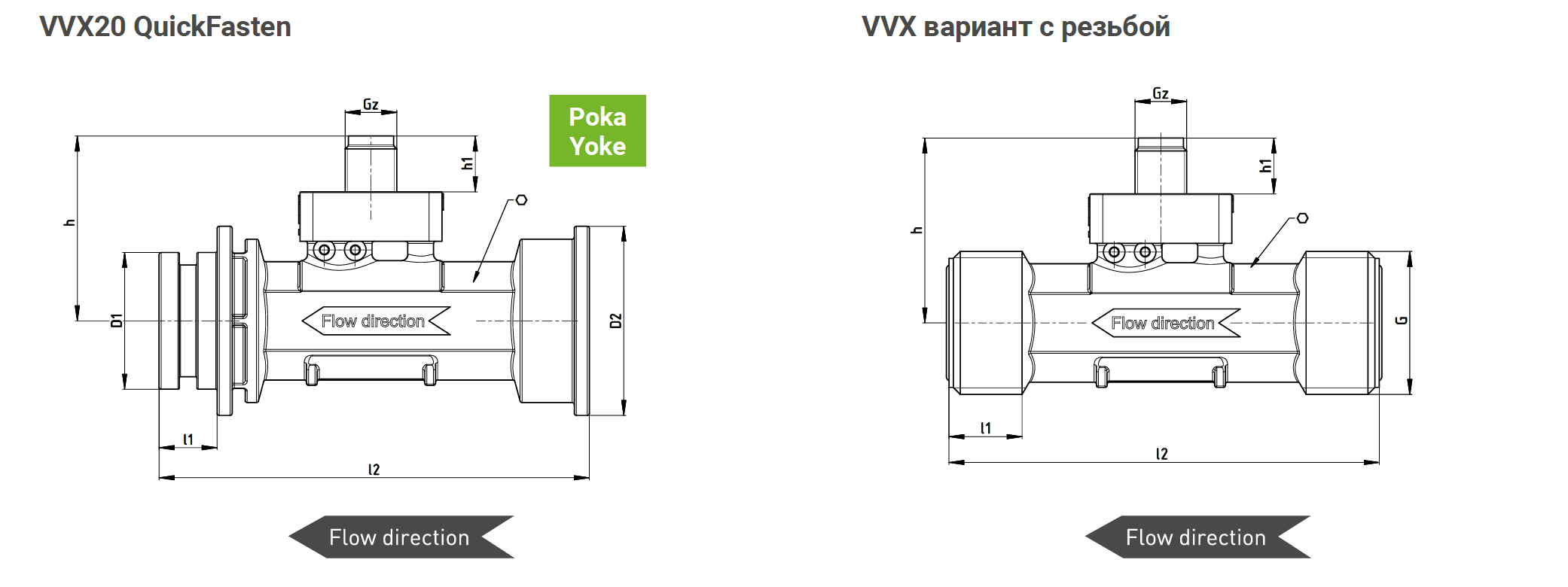

Габаритные размеры
| Исполнение | q, мм | h1, мм | D1, мм | D2, мм | l1, мм | l2, мм | G | Gz | Под ключ, мм |
|---|---|---|---|---|---|---|---|---|---|
| VVX15, резьба | 40 | 13 | — | — | 16,5 | 80 | G¾ | M12 × 1 | 19 |
| VVX20, резьба | 43 | 13 | — | — | 16,5 | 100 | G1 | M12 × 1 | 24 |
| VVX25, резьба | 46 | 13 | — | — | 16,5 | 95 | G1¼ | M12 × 1 | 30 |

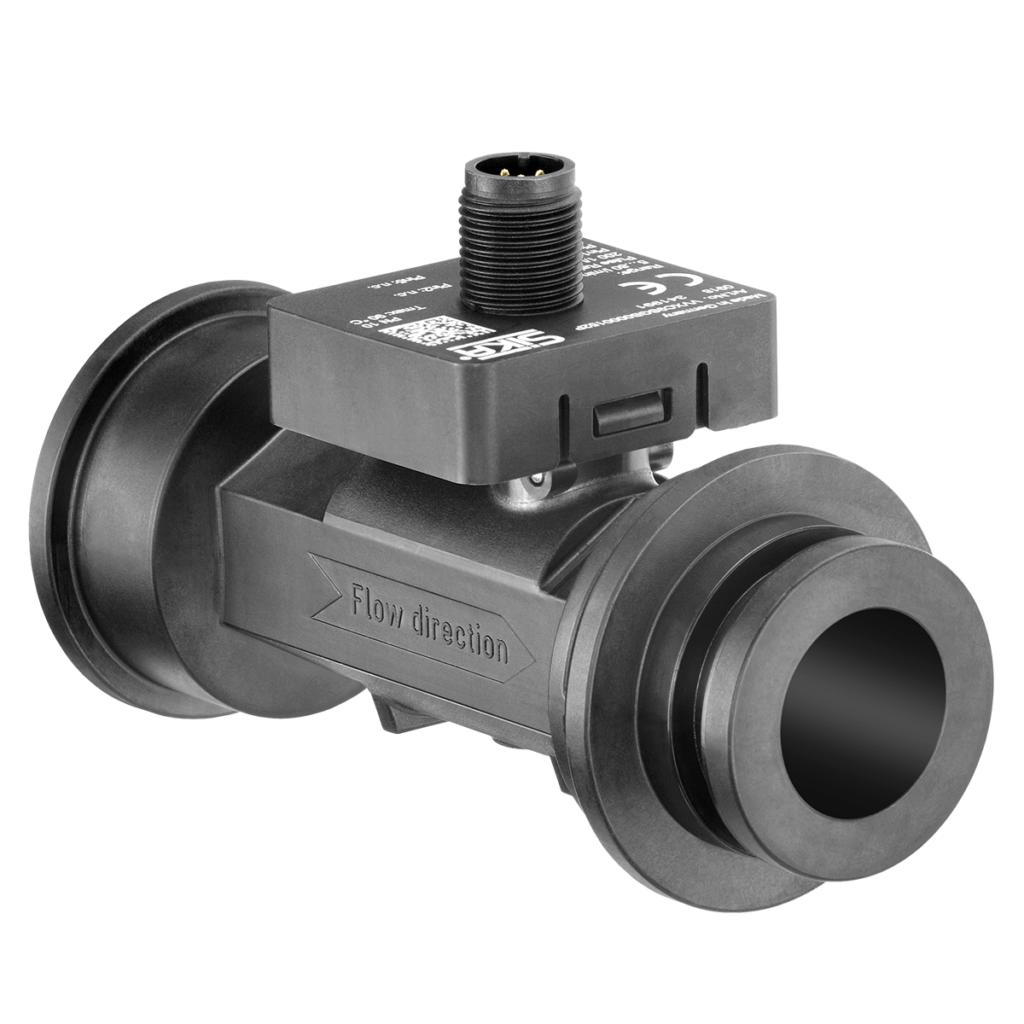

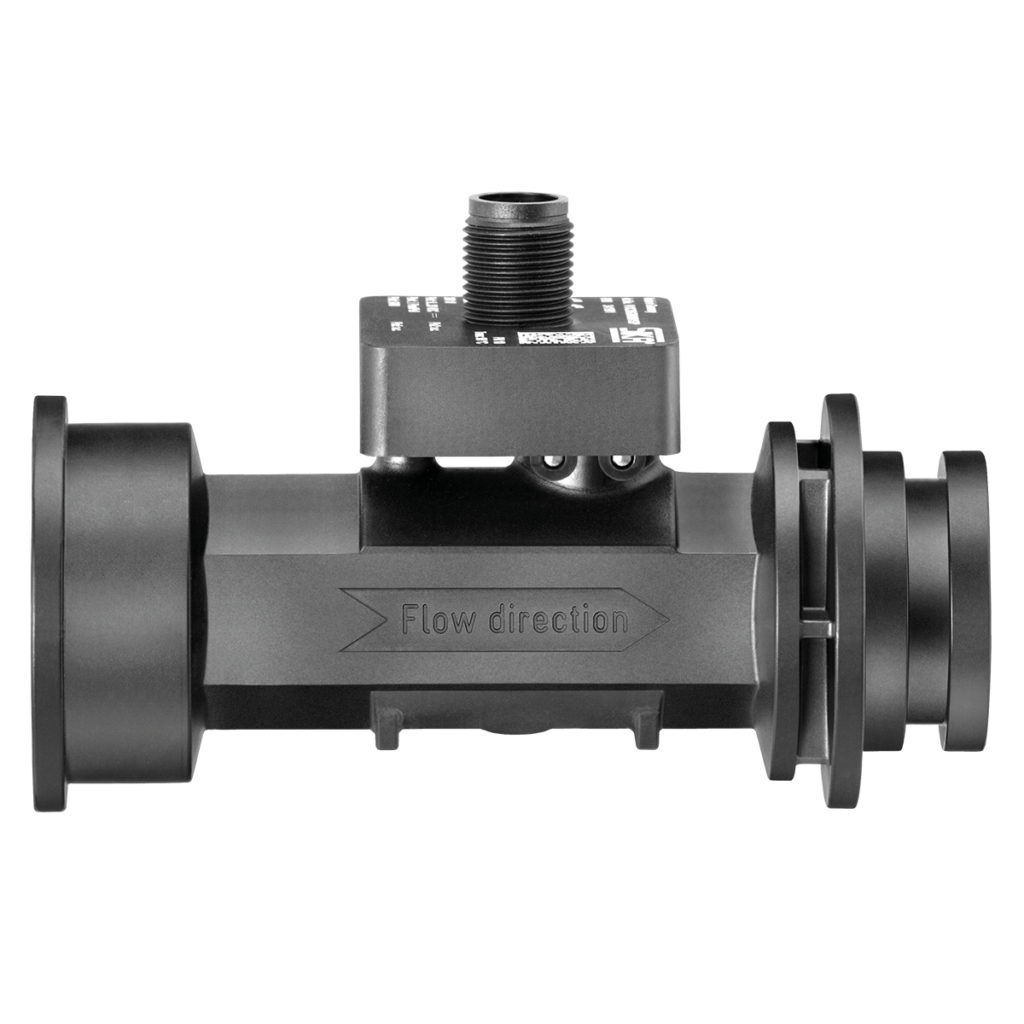

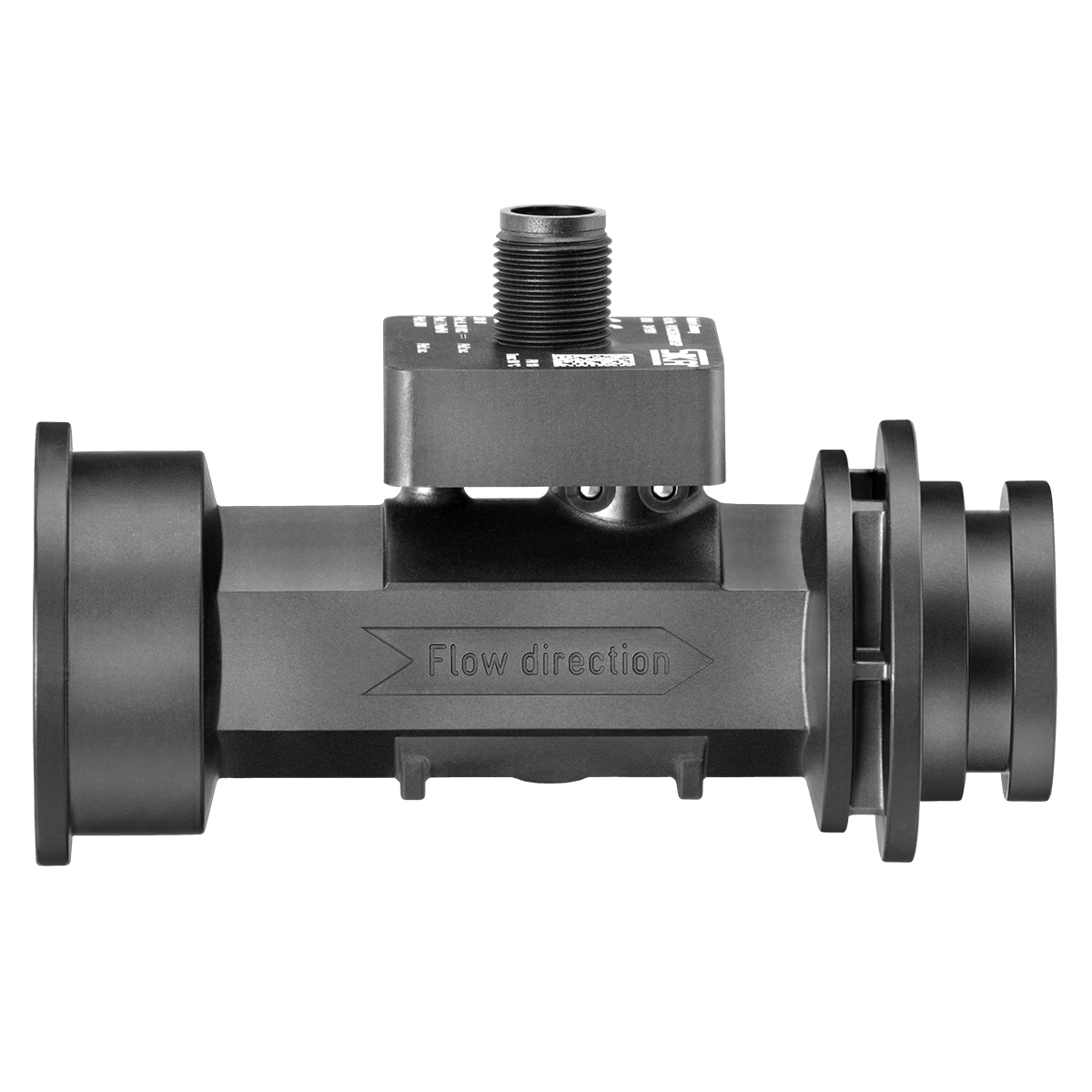

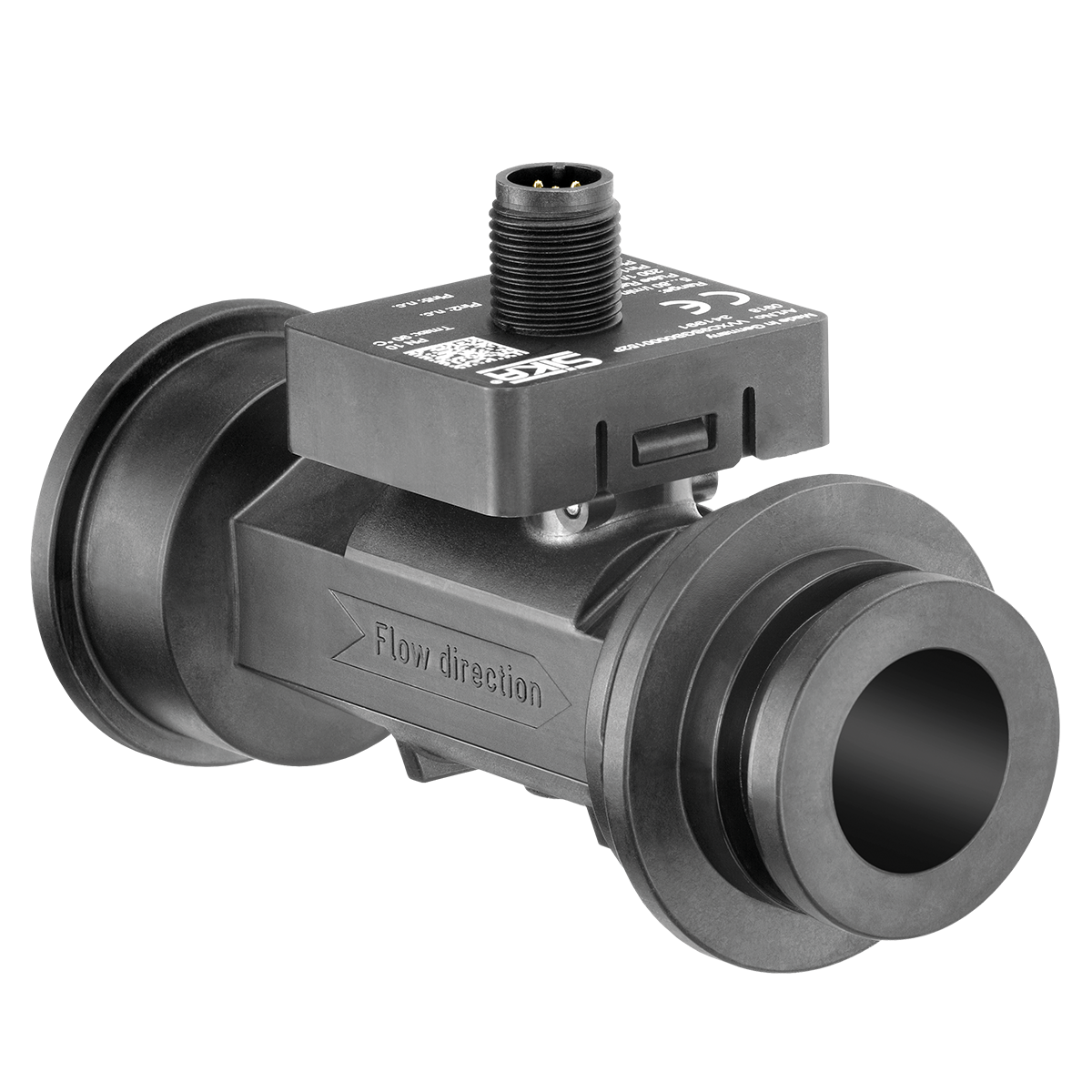

| VVX20 QuickFasten | 43 | 13 | 31,8 | 44 | 13,5 | 100 | — | M12 × 1 | 24 |
Материалы
| Измерительная трубка | PPS Fortron®, армированный стекловолокном на 40% |
|---|---|
| Чувствительный элемент | ETFE / Tefzel® |
| Уплотнение | EPDM |
Код заказа
| Коды заказа и принадлежности | Смотреть таблицы кодов заказа и принадлежностей SIKA VVX15/VVX20/VVX25 |
